三阀组传真 三阀组

一、组成

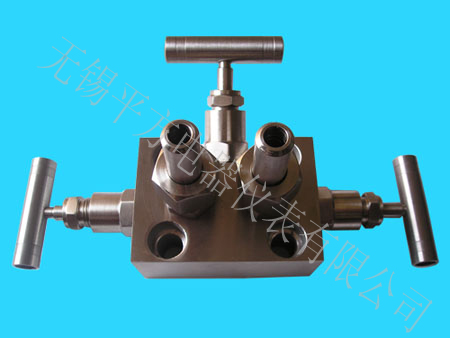

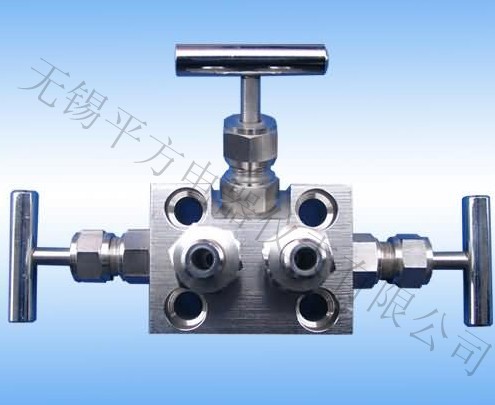

　　由阀体、二个截止阀及一个平衡阀组成。

二、操作程序

　　一体化三阀组与差压变送器投入运行时的操作程序： 先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。 差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。

三、技术指标

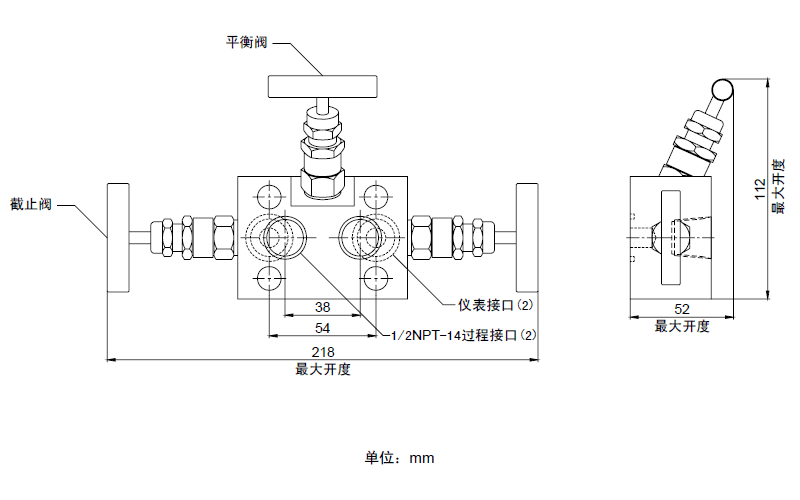

　　入口（2×）：M20×1.5/Ф14(活接式焊接导管)(中心距35mm).

　　出口（2×）：方法兰（与变送器连接）中心距54mm.

　　4个螺栓孔中心距54mm. ×41.3mm.

　　螺栓螺纹:UNF7/16-20，M10 ×1.5, M12 ×1.75

　　压力等级:16MPa—40MPa,3532PSi—6000PSi

　　适用温度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)

　　一体化三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器.

       三阀组由阀体、二个截止阀及一个平衡阀组成。 差压变送器投入运行时的操作程序： 先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。 差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器.
