产品说明
一、概述
TYD-TXSY型太阳能电池特性测试仪采用箱式结构设计，使结构更加紧凑、便于学生分组实验和保存。显示部分采用数显表头，使准确性得到进一步提高。光源部分采用100W卤素灯，卤素灯的频谱更接近于太阳光的频谱范围。测试样件太阳能电池板也采用盒式封装，方便串并联组合接线。
二、技术指标
卤素灯光源：交流220V、100W
太阳能电池：多晶硅60mm*60mm*0.3W、开路电压3.78V、短路电流80mA
光强表测量范围：0-1200W、精度±3%
直流稳压电源：0-3.5V可调
直流数字电压表：0-19.99V、精度±0.5%
直流数字电流表：0-199.9mA、精度±0.5%
负载电阻：0-9999Ω、5W
三、组成部分
TYD-TXSY型太阳能电池特性测试仪主要包括两部分
试验箱：试验箱包括电压表、电流表、光强表、负载电阻、直流电源
实验支架：实验支架包括卤素灯、太阳能光电池、太阳能辐射表及托架
四、实验指导
太阳能是一种能源，对太阳能的充分利用可以解决人类日趋增长的能源需求问题。目前，太阳能的利用主要集中在热能和光伏发电两方面。利用太阳能发电目前有两种方法，一是利用热能产生蒸气驱动发电机发电，二是太阳能电池。太阳能的利用和太阳能电池的特性研究是21世纪的热门课题，许多发达正投入大量人力物力对太阳能接收器进行研究。 本实验介绍太阳能电池的电学性质和光学性质，并对两种性质进行测量。

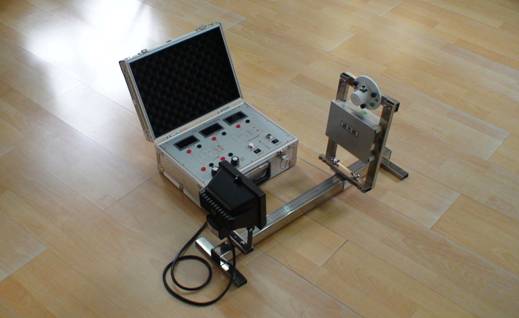

图1 实验仪器实物图
【实验目的】
1. 无光照时，测量太阳能电池在外加电压时的伏安特性曲线
2. 有光照时，测量电池在不同负载电阻下， I对U变化关系，画出I-U曲线图；并测量太阳能电池的短路电流I
SC、开路电压U
OC、zui大输出功率 P
max及填充因子FF
3. 测量太阳能电池的短路电流I
SC与相对光强J/J
0的关系，求出它们的近似函数关系。
【实验仪器】
卤素灯、太阳能光电池、太阳能辐射表及托架、遮光罩、集成实验测量箱
【实验原理】
太阳能电池的主要结构为PN结。理想PN结的电流和电压关系由下式（1）给出
（1）
式中，I0是无光照时的反向饱和电流，U是结上的电压，e是电子电荷，k是玻尔兹曼常量，T表示热力学温度，可令
。当光照射在太阳能电池表面的PN结上时，只要入射光子的能量大于半导体材料的禁带宽度，则光子将被太阳能电池吸收而产生电子－空穴对。太阳能电池输出的净电流I是光生电流IPh和两管电流Id之差，净电流I由下式给出
（2）
当太阳能电池的输出端短路时，即U=0，由(2)式可得到短路电流ISC=IPh；当太阳能电池的输出端开路时，即I=0，可推得开路电压UOC。正常运行时，IPh比I0高几个数量级，因此(2)式括号中的1可以忽略。
当太阳能电池接上负载电阻后，太阳能电池的输出电压和电流随着负载电阻的变化而变化，当负载电阻R在某一值时，太阳能电池的输出功率zui大，即zui大输出功率，设此时对应的电压为Um，电流为Im，有Pm=Im*Um。
填充因子FF定义为
(3)
FF是代表太阳能电池性能优劣的一个重要参数。某状态下FF值越大，说明太阳能电池在对应该负载电阻情况下对光的利用率越高。
