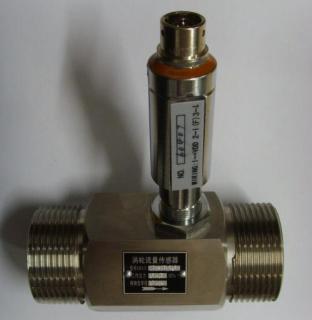

TY-LWGY 涡轮流量计

江苏淮安天仪仪表有限公司
会员指数: 企业认证:

价格:电议

所在地:江苏 淮安市

型号:TY-LWGY

更新时间:2015-04-17

浏览次数:1341

公司地址:金湖工业区神华大道359号

杨馨(女士) 经理

产品简介

一、概述 TY-LWGY系列涡轮流量计是本公司采用国外技术生产制造的,是理想计量液体的流量计之一。它具有结构简单,计量精度

公司简介


江苏淮安天仪仪表有限公司是一家集科研、生产、成套工程为一体的高新技术企业。是江苏省“明星企业”、江苏省“高新技术企业”、江苏省 “重合同守信用单位”、企业资信等级AAA级、质量保证体系完整,并通过IS09001质量体系认证。
本公司专业生产电磁流量计、涡街流量计、孔板流量计、金属管转子流量计、标准校验装置、压力表、隔膜压力表、不锈钢压力表、液位计、精密数字压力计、物位计、热电偶、热电阻、双金属温度计、压力变送器、差压变送器、静高压变送器、无纸记录仪、电接点压力表、一体化温度变送器、导纳科位仪、智能压力校验仪等产品。本公司产品广泛应用覆盖了全国30多个省、市、自治区,广泛用于石油、化工、电力、国防、医药、冶金、造纸、 食品、市政等自动化控制领域,在广大用户中享有较高的声誉。客户还可以实地考察洽谈,根据实际情况按照客户的要求进行设计加工,全面解决客户对产品的各种需求。

展开

产品说明


一、概述
   TY-LWGY系列涡轮流量计是本公司采用国外技术生产制造的,是理想计
量液体的流量计之一。它具有结构简单,计量精度高,使用寿命长,操作简单,
容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,
测量水、自来水、柴油、汽油和较低粘度原油等液体的体积流量。
二、 液体涡轮流量计的工作原理
   感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场产生变化,因此在
信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波
信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。
三、液体涡轮流量计的仪表类型
A、现场显示型
本智能流量计是采用单片微机技术设计的流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量:八位数字,小数点后面3位有效数字。瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输出:1~3000Hz外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。
B、脉冲输出型
工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。
C、4~20mA输出型
工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器zui大流量,流量范围见涡轮流量传感器铭牌。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。
D、分体远传显示型
工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接.
四、 液体涡轮流量计的设计特点
    TY-LWGY型涡轮流量计具有G(高)、Z(中)、D(低)三种系列,工作压力zui高达到50Mpa。主要用于油田注水系统对高压水的计量。同时还适用于各种高低压水机系统的流量检测。
采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在少量泥沙与污物的介质中工作。
传感器采用全不锈钢结构,(涡轮采用2Cr13)防腐蚀性能好。钐钴永磁合金作为信号检测器,输出信号强,磁稳定性好,可在0-120℃介质中正常工作。
容易维修,流量计有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,内部清晰简单。
五、 液体涡轮流量计的主要技术参数:附表一
测量介质:液体
传感器精度:±0.5%;±1.0%(特定可达0.2%)
重复性:指示值的±0.2%
环境温度:0℃~+120℃
相对湿度:5%~95%
防爆标志:ibIIBT4
防护等级:IP67


附表一


型号
正常流量范围m3/h
下限扩大范围m3/h
工作压力MPa
G型工作压力MPa
Z型工作压力MPa
D型工作压力MPa
公称通径MM
LWGY-4
0.04-0.25

6.4
2.5
4
LWGY-6
0.1-0.6

6.4
2.5
6
LWGY-10
0.2-1.2

25
25

2.5
10
LWGY-15
0.7-6
0.6-6
32
32
6.4
2.5
15
LWGY-25
1.2-10
1-10
50 25
50
6.4
2.5
25
LWGY-40
2.5-20
2-20
50 25
50
6.4
2.5
40
LWGY-50
5-40
4-40
50 2.5
50
6.4
2.5
50
LWGY-80
12-100
10-100
32 2.5
32
6.4
2.5
80
LWGY-100
25-200
20-200
32 2.5

6.4
2.5
100
LWGY-150
50-400
40-400
25 1.6

6.4
2.5
150
LWGY-200
100-800
80-800
25 1.6

6.4
2.5
200
LWGY-250
150-1200
120-1200
25 1.6

6.4
2.5
250
LWGY-300
300-2500
250-2500
1.6

6.4
2.5
300

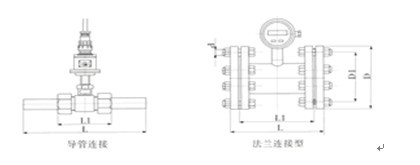

六、 液体涡轮流量计的仪表结构尺寸
附表二
公称通径DN
高G中Z低D
连接方式
L1
L
D
D1
d
孔数
备注
4
Z
ZG3/8
65
420

D
ZG3/8
65
420

6
Z
ZG3/8
65
420

D
ZG3/8
65
420

10
G
M24×2
65
215

导管连接
D
M24×2
65
215

导管连接
15
G
M27×1.5
72
290

导管连接
D
M27×1.5
72
290

导管连接
20
G
M36×2
91
390

导管连接
D
M36×2
91
390

导管连接
25
G
M48×2
110
410

导管连接
Z
法兰连接
110
150
115
85
14
4

D
法兰连接
110
150
115
85
14
4

40
G
M64×2.5
174
363
188
146
23
6

G
M55×2
160
560

导管连接
Z
法兰连接
140
185
145
110
18
4

D
法兰连接
140
185
145
110
18
4

50
G
M64×2.5
230
419
188
146
23
6

Z
法兰连接
150
185
160
125
18
4

D
法兰连接
150
185
160
125
18
4

80
G
M144×3.5
250
570
250
185
25
6

Z
法兰连接
200
250
195
160
18
8

D
法兰连接
200
240
195
160
18
8

100
Z
法兰连接
220
270
230
190
23
8

D
法兰连接
220
260
230
190
23
8

150
Z
法兰连接
300
360
300
250
25
8

D
法兰连接
300
350
300
250
25
8

200
Z
法兰连接
360
420
375
320
30
12

D
法兰连接
360
410
360
310
25
12

250
Z
法兰连接
420
485
445
385
34
12

D
法兰连接
420
475
425
370
30
16

300
Z
法兰连接
432
520
510
450
34
16

D
法兰连接
432
510
485
430
30
16
