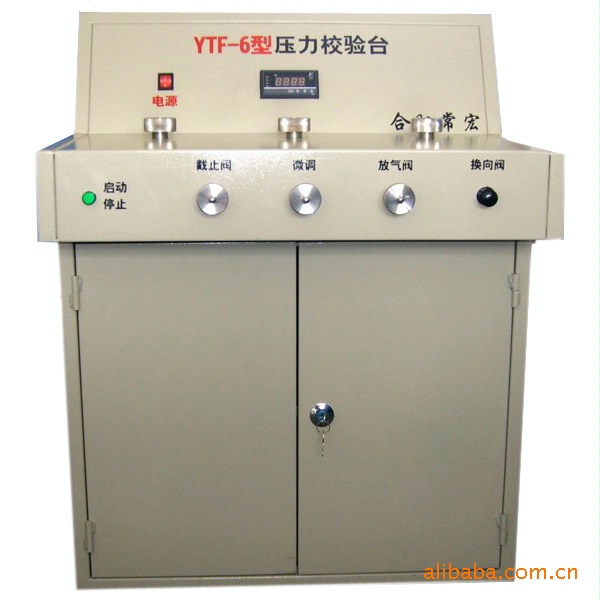

YTF-6型 压力校验台

概述 （1）、本装置主要由：自动气压源、自动液压源、自动真空源及其压力调节系统构成全量程压力输出，可为校验工程师提供所需的压力

概述

                 （1）、本装置主要由：自动气压源、自动液压源、自动真空源及其压力调节系统构成全量程压力输出，

                     可为校验工程师提供所需的压力值。

                 （2）、YTF-6型自动压力校验台配置标准表后，可对指针式压力表、数字式压力表进行检定与校准，优

                     异性乃传统压力校验台无法比拟。可广泛应用于石油、化工、电力、冶金、国防、计量和仪表制造

                     等行业实验室的压力计量和校准，是实验室更新换代的理想设备。




  特点

               （1）、洁净工作台面、工作微噪音。

              （2）、数字设置后自动造压、自控限压、手动微调。

              （3）、数字显示直观、清楚，操作简单方便。

              （4）、造压迅速、保压性能好。

◇工作原理

         本校验装置工作原理主要是自动造压，自控限压，节流粗调，能够输出

     所需压力值。

    （1）、气压压力发生原理

           利用压缩机实现电动造压，出口接有储气罐，以储存气压能量。储气罐出口

      并联有压力控制变送器和气压电磁阀。压力控制仪可设定预定压力值并显示当前

      压力值 ，截止阀控制进入气压校验单元的气流。气压校验单元由截止阀、回检阀

     、微调阀、气压输出接口组成。当校验气压表时，预设所需压力值、打开截止阀、

     关闭回检阀，辅以微调， 即可达到所需压力值。

     （2）、真空压力发生原理

             利用真空泵实现电动疏空，出口接有真空罐，以储存真空能量。真空罐出口

      并联有真空控制变送器和真空电磁阀。压力控制仪可设定预定真空值并显示当前真

      空值，截止阀控制进入真空校验单元的气流。真空校验单元由截止阀、回检阀、微

      调阀、真空输出接口组成。当校验真空表时，预设所需压力值、打开截止阀、关闭

      回检阀，辅以微调，即可达到所需真空值。

      （3）、液压压力发生原理

              利用液压泵电动造压，出口接有压力控制变送器和液压伺服阀，压力控制仪

       可设定预定压力值并显示当前压力值，截止阀控制进入压力校验单元的压力。液压

       校验单元由截止阀、回检阀、微调阀、液压输出接口组成。当校验压力表时，预设

       所需压力值、打开将诶执法、关闭回检阀，辅以微调即可达到所需压力值。

   ◇主要技术指标

      真空造压范围：0~-98MPa  连续可调（标准大气压下）

      气压造压范围：0~4.0MPa   连续可调

      液压造压范围：0~80MPa    连续可调

      压力波动范围：≤0.02%F.S/5S

      压 力  输  出：M20×1.5标准接口（备有NPT、ZG、G转换接头）

      升 压  速  度：真空源：0~-98KPa≤60S

 ◇工作原理

      气压源：0~4.0MPa≤60S

      液压源：0~60MPa≤60S

      使用条件：电源：AC220V±50%.50Hz      温度：10~50℃       湿度：0~80%RH

                   无腐蚀性气体。

       工作台：尺寸550×700×900mm，大操作台面，防止划伤，新结构操作方便。
