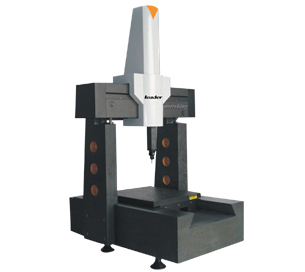

自动三坐标测量机|三次元测量仪-Metroking系列 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
zui高自动三坐标测量机技术之集大成者-Metroking系列 ·采用全花岗岩结构、有限元分析、固定龙门式设计从而使测量机整体保持了高稳定性与高可靠性。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
·集合多年测量机研发与生产经验，经过各行业不同的应用验证，其的精度稳定性堪称的典范，可满足零部件检测与曲面扫描、计量室以及标准检具的检定。 ·采用进口气动系统，Z轴气动平衡，可靠、平稳提高定位精度，三级过滤系统，超高过滤精度，确保导轨长寿命，进口高柔 ·全花岗岩横梁、整体基座、立柱工作台、Z轴形成整机全封闭框架结构，具有高稳定性、不易变形、热稳定性高等特点。 ·Y轴采用整体双燕尾导轨、三轴均为中心驱动、高分辨率光栅尺中心安装使各轴运动的俯仰、偏摆得到zui大限度抑制，且产生zui小的阿贝误差。 ·可配置RENISHAW公司全系列触发式及接触式扫描测头，也可配置LS系列激光线扫描测头、激光点扫描测头、LV系列高分辨率CCD数字光学影像测头实现复杂曲面高速扫描（逆向工程）、微小尺寸非接触测量等任务。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Metroking系列性能指标
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型号 |
行程范围(mm) |
精度指标 |

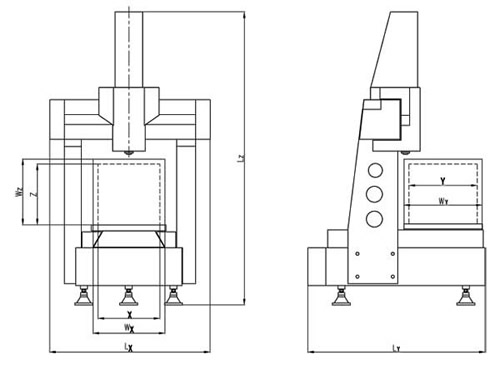

主机外廓尺寸(mm) |
允许工件尺寸(mm) | |
| X×Y×Z |
MPEE (μm) |
MPEP (μm) | Lx×Ly×Lz | Wx×Wy×Wz | |
|
NCF553 |
500×500×300 |
1.1+L/400 | 1.4 |
1600×1400×2550 |
600×600×400 |
|
NCF564 |
500×600×400 |
1.2+L/400 | 1.5 |
1600×1600×2750 |
600×700×500 |
| NCF574 | 500×700×400 | 1.2+L/400 | 1.5 | 1600×1800×2750 | 600×800×500 |
| NCF584 | 500×800×400 | 1.2+L/400 | 1.5 | 1600×2000×2750 | 600×900×500 |
| NCF565 | 500×600×500 | 1.2+L/400 | 1.5 | 1600×1600×2950 | 600×700×600 |
| NCF575 | 500×700×500 | 1.2+L/400 | 1.5 | 1600×1800×2950 | 600×800×600 |
| NCF585 | 500×800×500 | 1.2+L/400 | 1.5 | 1600×2000×2950 | 600×900×600 |
| NCF686 | 600×800×600 | 1.2+L/400 | 1.5 | 1700×2000×3150 | 700×900×700 |
| NCF6106 | 600×1000×600 | 1.2+L/350 | 1.5 | 1700×2400×3150 | 700×1100×700 |
| NCF8106 | 800×1000×600 | 1.2+L/350 | 1.5 | 1900×2400×3150 | 900×1100×700 |
| NCF10126 | 1000×1200×600 | 1.5+L/350 | 1.8 | 2100×2800×3150 | 1100×1300×700 |
| NCF12156 | 1200×1500×600 | 1.5+L/350 | 1.8 | 2300×3400×3150 | 1300×1600×700 |
| NCF10128 | 1000×1200×800 | 1.5+L/350 | 1.8 | 2100×2800×3350 | 1100×1300×900 |
| NCF10158 | 1000×1500×800 | 1.8+L/350 | 1.9 | 2100×3400×3350 | 1100×1600×900 |
|
NCF12158 |
1200×1500×800 |
1.8+L/350 | 1.9 |
2300×3400×3350 |
1300×1600×900 |
