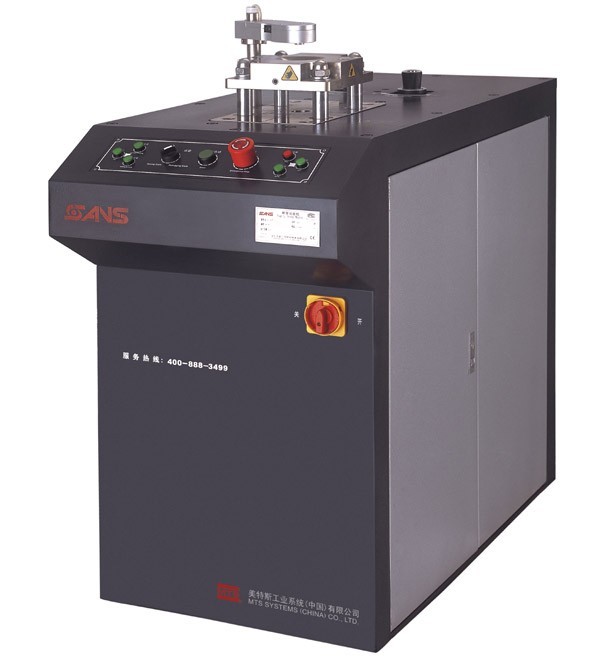

自动杯突试验机

设备概述：

该机主要用来检验金属薄板和带材的塑性变形性能，采用油缸夹紧，油缸顶破试样，具有板材出现裂纹自动停车功能；还配有摄像头，可以通过视频回放功能更准确的确定出现裂缝瞬间的杯突值。该机采用微机控制全试验过程，实时动态显示夹紧负荷值、冲压负荷值、杯突值、试验速度和试验曲线，是金属薄板和带材的生产企业、质检单位、钢铁研究院等单位常用的设备。

主要功能：

主要用于金属薄板和带材塑性变形性能的检测。

主要特点：

1：具有板材出现裂纹自动停车功能；还配有摄像头，可以通过视频回放功能，更准确确定出现裂缝瞬间的杯突值

2：采用高速DSP平台，与采用其它处理器的试验机相比，具有高集成度、控制功能强大、数据处理能力高、可靠性高等优点

3：采用微机控制全试验过程，实时动态显示夹紧负荷值、冲压负荷值、杯突值、试验速度和试验曲线

4：试验软件具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线

5：冲头的球形部分采用经过硬化处理过的钢球代替，表面粗糙度、硬度和公差更容易保证

6：杯突值采用光栅尺（位移传感器）测量，其读数分辨率可达0.001mm

7：具有峰值记忆功能，可以记录试验过程中的zui大力值

8：可以方便的调整夹紧负荷压力

9：结构紧凑，操作简单、方便

满足标准：

1、GB/T 4156-2007 金属材料薄板和薄带埃里克森杯突试验

2、JJG 583-88杯突试验机

3、JB/T 7408-94 杯突试验机  技术条件

应用行业：

计量质检；冶金钢铁；机械制造；汽车生产；高等院校；科研实验所；商检仲裁、技术监督部门；其它行业。

原装配置：

冲头一套、压模一套、垫模一套

可拓展配置：

无

技术参数：

1.       标准试验板材厚度                0.1～2mm

2.       非标准试验板材厚度              0.1～3mm

3.       zui大板材宽度                    100mm

4.       zui大冲压负荷                    60kN

5.       zui大夹紧负荷                    25kN

6.       负荷精度                        ±1%

7.       变形测量精度                    ±1%

8.       zui大冲头行程                    60mm

9.       夹紧活塞行程                    50mm

10.    标准冲头规格                    SФ20±0.05mm

11.    非标准冲头规格                  SФ15±0.05mm、SФ8±0.02mm
