SHT4000系列 试验机

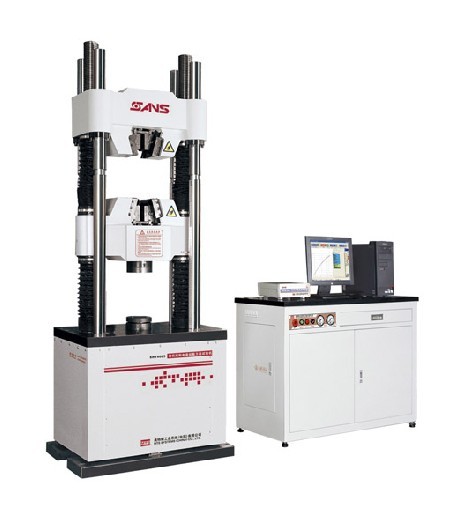

SHT4000系列微机控制电液伺服试验机(双空间）

设备概述：

600kN 微机控制电液伺服试验机，上下横梁之间为拉伸空间，下横梁与试台之间为压缩空间。拉压试验转换相当方便；采用基于DSP的全数字高响应测量系统，负荷、应变测量全程不分档，试验力分辨力高达300000码。数据传输采用USB通讯，12Mb/s高速链接；满足GB/T 228-2002金属材料室温拉伸试验方法以及相关标准要求，自动求取各相关标准中规定的结果参数（必要时需配置相应夹具或变形测量装置）。

主要功能：

用于各种金属材料试样的拉伸、压缩、弯曲、剪切等试验，以及一些产品的特殊试验。

主要特点：

1：上下横梁之间为拉伸空间，下横梁与试台之间为压缩空间。拉压试验转换相当方便；

2：采用蜗轮蜗杆结构，消除丝杆间隙对实验曲线的影响，使得试验曲线更加。

3：采用双法兰式传感器与活塞刚性联接，试验力值更准确，试样断裂时对地面冲击力小，钳口采用半封闭结构，刚性更好；

4：油源采用静音设计，环保，人性化，独有的压差随动系统，降低能耗，减少发热，保护油路；

5：采用高速DSP平台，其高集成度、强大的控制、数据处理能力、高可靠性，是采用其它处理器的试验机所无法比拟的。

6：采用基于神经元自适应PID算法的全数字、三闭环（力、变形、位移）控制系统，实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡。

7：高24Bit数据采集系统，高分辨率，可扩展至8路AD采集。

8：USB1.1通讯，通讯速率为12Mb/s，采用全速模式，批量传输方式。

9：系统板采用4层PCB独特抗干扰布线方法，抗干扰能力强。

10：除电源接口外，其它接口一律采用标准USB式接口，即插即用接口此种接口可实现热插拔，即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理，插拔方便。

满足标准：

  GB/T 228-2002    金属材料  室温拉伸试验方法

  GB/T 7314-2005   金属材料  室温压缩试验方法

原装配置：

拉伸夹具一套、压缩夹具一套

可拓展配置：

螺栓拉伸夹具、螺母保载夹具、弯曲夹具、剪切夹具

应用行业：

计量质检；冶金钢铁；机械制造；电子电器；汽车生产；电线电缆；民用航空；高等院校；科研试验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。

技术参数：
