Huace-DCS10KV 华测储能电介质充放电测试系统

一、华测储能电介质充放电测试系统简介：

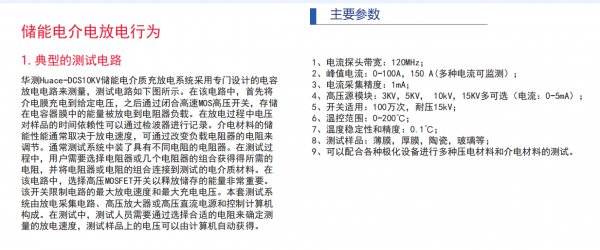

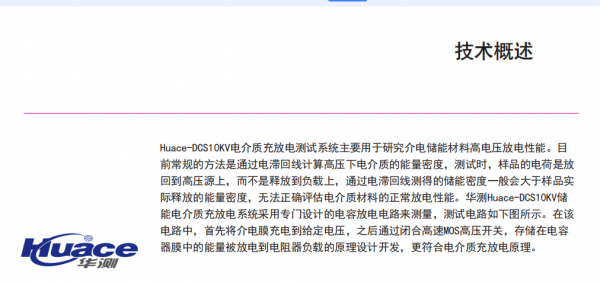

       Huace-DCS10KV电介质充放电测试系统主要用于研究介电储能材料高电压放电性能。目前常规的方法是通过电滞回线计算高压下电介质的能量密度，测试时，样品的电荷是放回到高压源上，而不是释放到负载上，通过电滞回线测得的储能密度一般会大于样品实际释放的能量密度，无法正确评估电介质材料的正常放电性能。华测Huace-DCS10KV储能电介质充放电系统采用专门设计的电容放电电路来测量，测试电路如下图所示。在该电路中，首先将介电膜充电到给定电压，之后通过闭合高速MOS高压开关，存储在电容器膜中的能量被放电到电阻器负载的原理设计开发，更符合电介质充放电原理。

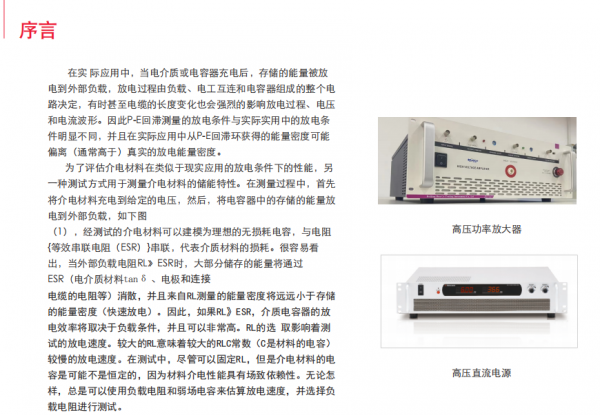

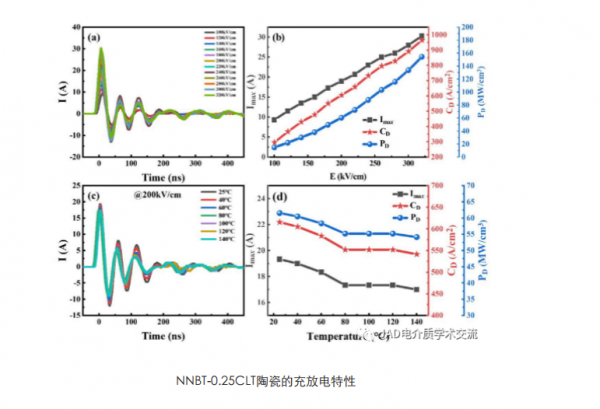

    在实际应用中，当电介质或电容器充电后，存储的能量被放电到外部负载，放电过程由负载、电工互连和电容器组成的整个电路决定，有时甚至电缆的长度变化也会强烈的影响放电过程、电压和电流波形。因此P-E回滞测量的放电条件与实际实用中的放电条件明显不同，并且在实际应用中从P-E回滞环获得的能量密度可能偏离（通常高于）真实的放电能量密度。
