价格：电议
所在地：湖北 黄冈市
型号：TL-Q5MC1-Z
更新时间：2024-06-26
浏览次数：1693
公司地址：黄冈javascript:Tab(3);
向雨(女士) 经理
麻城图尔克传感科技有限公司创立于1999年，我们为客户提供超过3000多种规格的产品，涵盖电感式传感器、电容式传感器、光电式传感器、编码器、霍尔传感器、磁感应传感器、各类光幕（光栅）、固态继电器、矿用防爆电器和皮带机保护系统等系列产品，以及工业自动化综合解决方案。我们的产品应用于冶金、钢铁、石油、化工、纺织、烟草、食品、印刷、矿山、电子、仪器等行业的工业机械设备及自动化生产线，作限位保护、定位检测、信号传送、自动计数、测速等作用。

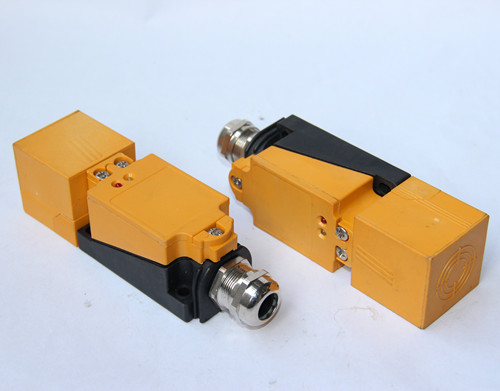

方形接近开关
TL-Q5MC1-Z 直流三线 DC12-24V
TL-N5ME1 直流三线 DC12-24V
TL-N10ME1 直流三线 DC12-24V
TL-N10MY1 直流三线 AC220V
TL-N20ME1 直流三线 DC12-24V
方形传感器种类丰富，可适用于各种用途
1、安装简单，可用于高速脉冲发生器、高速旋转控制等。
2、可金属直接安装（-N型）。
3、种类丰富，适用于各种限制控制、计数控制等（-N型）。
| 项目型号 | TL-Q2MC1 | TL-Q5MC□ | TL-G3D-3 | |
| 检测距离 | 2mm±15% | 5mm±10% | 7.5±0.5mm | |
| 设定距离 | 0～1.5mm | 0～4mm | 10mm | |
| 应差距离 | 检测距离的10%以下 | |||
| 检测物体 | 磁性金属（非磁性金属回降低检测距离。参考「特性数据」→851页） | |||
| 标准检测物体 | 铁8×8×1mm | 铁15×15×1mm | 铁10×5×0.5mm | |
| 响应时间 | —— | 2ms以下 | 1ms以下 | |
| 响应频率 ＊ | 500Hz | |||
|
电源电压 （使用电压范围） |
DC12～24V 脉动(p-p)10%以下 (DC10～30V) |
DC12～24V 脉动(p-p)5%以下 |
||
| 消耗电流 | 15mA以下(DC24V、无负载时) | 10mA以下(DC24V时) | 2mA以下(DC24V、无负载时) | |
|
控制 输出 |
开关容量 |
NPN集电开路 100mA以下(DC30V以下) |
NPN集电开路 50mA以下(DC30V以下) |
NPN集电开路 20mA以下 |
| 残留电压 |
1V以下(负载电流100mA 及导线长2m时) |
1V以下(负载电流50mA 及导线长2m时) |
—— | |
| 显示灯 | 检测显示（红色） | —— | ||
|
动作状态（检测 物体接近时） |
NO |
C1型：NO C2型：NC |
NO | |
| 详见「输入输出段回路图」的时间图→853页 | ||||
| 保护回路 | 逆向连接保护、浪涌吸收 | 浪涌吸收 | ||
| 环境温度 |
工作时、保存时：各-10～+60℃ (不结冰、结露) |
工作时、保存时：各-25～+70℃ (不结冰、结露) |
||
| 环境湿度 | 工作时、保存时：各35～95%RH(不结露) | |||
| 温度的影响 |
-10～+60℃温度范围内，+23℃时检测 距离的±10%以下 |
-25～+70℃温度范围内，+23℃时检测 距离的±20%以下 |
-10～+55℃温度范围内，+23℃时检测 距离的±10%以下 |
|
| 电压的影响 | 额定电源电压±10%范围内，额定电源电压时检测距离的±2.5%以下 | |||
| 缘电阻 |
50MΩ以上(DC500V兆欧表)充电部整 体与外壳间 |
50MΩ以上(DC500V兆欧表)充电部整体与外壳间 | ||
| 耐电压 | ΑC1,000V 1min 充电部整体与外壳间 | AC500V 50/60Hz 1min 充电部整体与外壳间 | ||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h | |||
| 冲击（耐久） | 1,000m/s2 X、Y、Z各方向 10次 | 200m/s2 X、Y、Z各方向 10次 | ||
| 保护结构 |
IEC规格 IP67 〔JEM规格IP67g （耐浸 型、耐油型）〕 |
高 | 高 | |
| 连接方式 | 导线引出式(标准导线长2m) | |||
|
质量（捆包状 态） |
约30g | 约60g | 约30g | |
| 材质 | 外壳 | 耐热ABS | 聚基酥米(PPO) | |
| 检测面 | ||||
| 附件 | 使用说明书 | —— | ||
直流3线式:TL-Q5MC1、TL-Q5MC1-Z、TL-Q5MC2、TL-Q5MC2-Z、TL-W1R5ME1、TL-W1R5MC2、TL-W3MC1、TL-W3MC2、TL-W3MB1、TL-W5ME1、TL-W5ME2、TL-N5ME1、TL-N5ME2、TL-N10ME2 、TL-N10ME1、TL-N20ME1、TL-N20ME2、
交流2线式：TL-N5MY1、TL-N5MY2、TL-N10MY1、TL-N10MY2、TL-N20MY1、TL-N20MY2
接近开关TL-Q5MC1-Z，方形传感器
