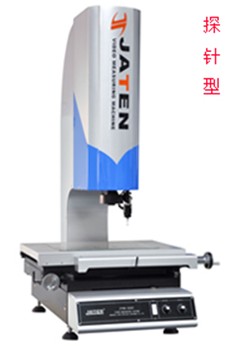

JTVMS-1510 二次元影像测量仪

影像测量仪型号 JTVMS-1510 JTVMS-2010 JTVMS-2515 JTVMS-3020 JTVMS-

 北京泰克汇光科技有限公司是集研发、生产、商贸与一体的高新技术企业。公司始终坚持以人为本，顾客至上的销售理念，始终把顾客的利益放在第一位。我们本着“高性能、低价位”的服务宗诣来赢取顾客的好口碑，您对我们产品的认可是我们最高的荣誉，所以我们不求最好，但求更好。为您的产品打造更高品质而不懈努力。我们现产品已经涵盖3D精密影像测量仪系列、工业显微镜系列、硬度计系列、探伤仪系列、三座标测量仪系列等五大产品领域。为您的产品检测提供高效、节能、精准的的一体化服务。现公司产品已取得ＩＳＯ９００１质量和ＩＳＯ１４０００环境管理体系认证，产品取得了德国ETS的CE认证。

影像测量仪型号			JTVMS-1510	JTVMS-2010	JTVMS-2515	JTVMS-3020	JTVMS-4030
工作台	金属台面尺寸(mm)		354×228	404×228	450×280	510×290	606×466
	玻璃台面尺寸(mm)		210×160	260×160	306×196	360×260	450×350
	运动行程(mm)		150×100	200×100	250×150	300×200	400×300
	仪器重量(Kg)		100	110	120	200	240
	外形尺寸(mm)		600×550×920	600×550×920	680×600×1020	780×670×1070	960×750×1100
Z轴升降行程	150mm
工作距离	108mm
X、Y、Z数显解析度	1μm
X、Y坐标示值误差	≤(3+L/200)μm
影像系统	摄像机：彩色1/3" CCD 变焦物镜倍率：0.7~4.5X 视频总倍率：30~230 物方视场：7~1.1mm 表面光源与透射光源均使用LED，亮度可调节
电源	AC180~260V 50Hz
测量功能	Mclns自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等

影像测量仪适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。


影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备

有RS-232接口，与电脑连接后，采用Mclns测量软件测绘图形进行处理及输出。


影像测量仪型号 JTVMS-1510 JTVMS-2010 JTVMS-2515 JTVMS-3020 JTVMS-4030

工作台 金属台面尺寸(mm) 354×228 404×228 450×280 510×290 606×466

玻璃台面尺寸(mm) 210×160 260×160 306×196 360×260 450×350

运动行程(mm) 150×100 200×100 250×150 300×200 400×300

仪器重量(Kg) 100 110 120 200 240

外形尺寸(mm) 600×550×920 600×550×920 680×600×1020 780×670×1070 960×750×1100

Z轴升降行程 150mm

工作距离 108mm

X、Y、Z数显解析度 1μm

X、Y坐标示值误差 ≤(3+L/200)μm

影像系统 摄像机：彩色1/3" CCD

变焦物镜倍率：0.7~4.5X

视频总倍率：30~230

物方视场：7~1.1mm 表面光源与透射光源均使用LED，亮度可调节

电源 AC180~260V 50Hz

测量功能 Mclns自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等
