【KDBR-IV 变压器容量测试仪介绍】
KDBR-IV 变压器容量测试仪在没有外部交流电源的条件下仪器可输出低压三相正弦波逆变电源，进行变压器容量的测试，使变压器容量测试试验更为方便快捷。新增电池剩余电量监测功能，以防止电池过放电，延长电池的使用寿命。
KDBR-IV 变压器容量测试仪是专门用于在低电压、小电流情况下测试标准配电电力变压器容量的仪器。该仪器体积小、重量轻，采用一体化设计，便于携带和野外作业。随着仪器被广泛使用，逐渐成为用电稽查人员真正的好助手。
【KDBR-IV 变压器容量测试仪特点】
1. 仪器可输出三相正弦波逆变电源，在没有外部交流电源条件下可进行变压器容量测试试验，并自动判断出变压器容量。
2. 仪器可采用双电源工作，可用仪器内部电瓶供电，也可由外部交流220V电源供电。
3. 仪器可进行电弧炉变压器及特种变压器的容量判断。
4. 仪器可进行干式变压器及单相变压器的容量判断。
5. 可进行S7、S9、S11、S13、S15，SZ7、SZ9、SZ11，D9、D10、D11，SG8、SG9、SG10，SC8、SC9、SC10型10kV级、35 kV级变压器型式的判断。
6. 为方便测量, 保证变压器安全，可以在非额定分接进行变压器容量的测定。
7. 本仪器可与变压器试验电源配套使用，用单相法三次分相测量三相变压器单相特性参数，计算出变压器三相特性参数。三次分相测量结果分别存储在同一序号下，掉电不丢失。
8. 本仪器可测量变压器空载损耗、空载电流、负载损耗、阻抗电压等参数，同时测量三相电压、电流真有效值和有功功率，变压器空载试验可自动捕捉设定点试验数据。
9. 量程自动切换，可连接CT、PT进行大型变压器的测量，所有数据显示直读值。
10. 空载试验可准确测量设定值下的参数，无须进行电压校正。
11. 负载试验可进行降低电流下的测量，并自动将电流折算到额定值。
12. 仪器据不同类型变压器自动将负载损耗、阻抗电压等试验结果折算到75、80、100、115、120、145℃。
13. 采用大屏幕液晶全汉字菜单化人机界面，表格化数据管理，汉字提示易于操作。
14. 仪器可据测试参数自动判断出变压器的额定容量，并计算出与标准的偏差。
15. 仪器具有软件校准功能，可进行电压、电流、功率、相位的自动校准。
16. 仪器设有实时时钟，随时记录测试时间。
17. 可保存15台变压器的额定参数及空载、负载试验记录和结果，掉电不丢失，可随时查阅试验数据。
18. 采用高速热敏打印机，可现场打印测试结果。
19. 配有RS232接口，可与计算机进行通讯，自动生成测试报告，便于试验数据的管理及打印。
【KDBR-IV 变压器容量测试仪技术参数】
电压量程：0~550V （有效值） 误差 < ±（0.2%U+3个字）
电流量程：0~5 （有效值） 误差 < ±（0.2% I +3个字）
功率测量：COSΦ = 0.5 ~ 1.0 误差 < ±（0.5% P+3个字）
COSΦ = 0.2 ~ 0.5 误差 < ±（1.0% P+3个字）
容量测量范围：6 ~ 11/0.4kV 电力变压器： 30 ~ 2500 kVA
6 ~ 11/3~6.3kV 电力变压器： 630 ~ 6300kVA
35kV 电力变压器： 50 ~ 31500 kVA
60 ~ 66 kV 电力变压器： 630 ~ 63000kVA
110kV 电力变压器： 6300 ~ 80000 kVA
S2型 电力变压器： 20 ~ 1800 kVA
SG型/10kV级 干式变压器： 30 ~ 1600 kVA
SG型/35kV级 干式变压器： 50 ~ 31500 kVA
D型 单相变压器： 5 ~ 160kVA
6 ~ 110 kV级 特型变压器： 30 ~ 63000kVA
工作环境温度： 0 ~ 40 ℃
相 对 湿 度 ：≤ 85 %
仪器工作电源： AC 187 V~242 V 50Hz±1Hz
仪器外形尺寸： 415×290×190 （mm）
重 量： 约 13 kg
三相逆变电源额定输出容量： 200VA
三相逆变电源额定输出电流：8A （RMS）
三相逆变电源额定输出频率： 50±0.01 Hz
电池额定电压：12×2 V
蓄电 池 容量：4×2 Ah
充电电源电压：220 ±20% ( 50Hz ) V
充 电 电 流：1 A
涓流充电电流：＜ 0.1 A
【KDBR-IV 变压器容量测试仪使用方法】
变压器容量测试仪的所有操作都是通过"确认"，"功能"，四个键来完成的，菜单的选择通过，键来选择，被选中的菜单的显示方式和其它没有被选中的显示方式相反，选中要操作的菜单，按下"确认"，执行该菜单的功能；在参数的修改时，先选中该菜单，按下"确认",键进行数据的修改，数据的每一位的修改也是通过上下键来完成的，将修改位修改成你需要设置的数据时，按下"确认",被修改位后移一位，当是后的一位时按下"确认"键，该数据设置完毕，当数据在修改的过程中，发现前面的数据不对，按下"功能"键则修改位回到数据的zui高位，再按上面的方式设置数据。除了一屏按下任意键自动进入下一屏外，在其它的所有屏中按下功能键,仪器自动返回到上一屏，直到返回一屏为止。我们根据菜单的提示，设置好相应的参数，就可以实验了，参数设置好之后，按下功能返到上菜单，选择开始实验，执行该菜单即可。在测量过程中按下确认键进行实验结果处理，可以将实验结果打印出来，也可以查看实验的结果。
【KDBR-IV 变压器容量测试仪使用注意事项】
1．测量必须在额定分接进行。
2．使用仪器请按说明书接线和操作。
3．接地端子应可靠接地。
4．测试前应正确输入相关数据。
5．在进行三相测量时分相，施加电流尽可能一致；改变外部接线前，归零。
6．仪器选择的联结方式应和变压器的实际联结一致。
7．低压短路线应牢固短接，短接线应不小于25mm2。
8．不允许仪器在超过测量范围的情况下工作。
【KDBR-IV 变压器容量测试仪进行有源容量负载损耗试验的操作方法】
一，接线
容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。
第二，接好线后，在主界面选择容量测试项目，此时进入容量参数设置屏，按下列操作步骤进行设置：
（1）设定当前温度，通过上下键将手型指针指到‘当前温度’选项，用左右键调节温度数值，要求尽量准确，以温度计的示值为准。
（2）设置高压侧额定电压，通过上下键将手型指针指到‘高额定电压’选项，用左右键调节高额定电压档，例如被测变压器是10KV/400V的配变，则将本项设置为10KV。
（3）设置变压器类型，通过上下键将手型指针指到‘变压器类型’选项，用左右键调节该选项，使之与铭牌相符。
（4）设置分接档位，通过上下键将手型指针指到‘分接档位’选项，用左右键调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到正确位置。
（5）通过上下键将手型指针指到‘被试品编号’选项，用左右键调节该选项为某个编号值。
（6） 按开始键进行测试，结果自动保留在液晶上
（7）选择‘保存’可将结果保存到内部存储器中，如不需保存，则不选此项。
（8）选择‘打印’可将测试结果打印出来。
【KDBR-IV 变压器容量测试仪工作原理】
在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。
变压器容量测试仪包括两个方面。一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。另一是涡流损耗，当变压器工作时。铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗。 变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率比就越小，效率也就越高。反之，功率越小，效率也就越低。
【KDBR-IV 变压器容量测试仪检定方法】
1、所需仪器：误差小于0.1%的三相标准源；

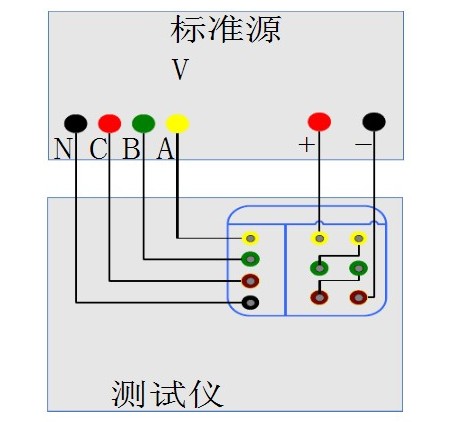

2、接线图：空负载测试仪与标准源的接线图如下：
3、接通空负载测试仪的电源，进入空载试验的数据页面，检定该页面下的实测电压、电流以及实测功率Pm(KW)与标准源的输入值之间的误差。
4、测量时仪器内部同步跟踪电压通道的频率（整周期测量以保证精度），因此在检定电流时，需要保证电压通道一定的电压输入（检定电流通道时，给电压通道提供100V的电压即可）。
5、鉴定仪器时，为了观察仪器测量的真实电压，需要在系统设置中设置选择三表法显示结果为相电压。
【KDBR-IV 变压器容量测试仪单相法测空载损耗的操作步骤】
1、设好被测变压器的参数；
2、测试被测变压器A相的空载数据；
3、测试被测变压器B相的空载数据；
4、测试被测变压器C相的空载数据，并自动算出总的空载损耗及判定形式，还可根据判定结果查出国标规定的空载数值，被测变压器的空载损耗误差。
