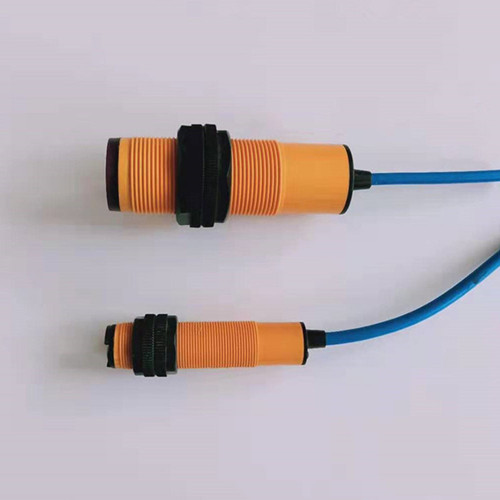

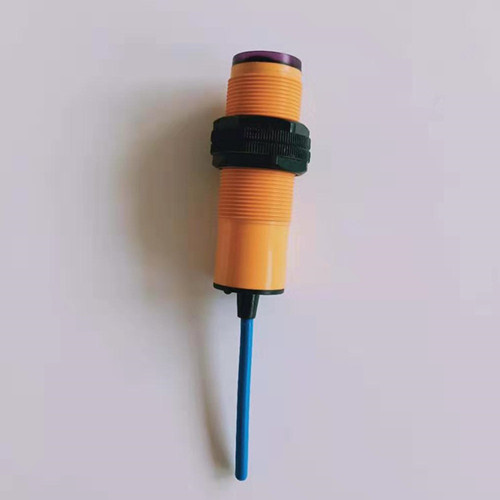

E3F-DS30P1 光电传感器

E3F-DS30P1型光电开关光电传感器概述:

      E3F-DS30P1型光电传感器是利用光的各种性质,检测物体的有无及表面状态的变化等的一种传感器。
      E3F-DS30P1光电开关主要由发光的投光部和接受光线的爱光部构成,如果投向的光线因检测物体不同而被遮掩或者反射,到有受光的量将会发生变化,受光部将测出这种变化,并转换为电气信号,进行输出,大多使用可视光(主要为红色,也用绿色,蓝色来判断颜色)和红外光.

光电开关传感器使用注意事项:

1、布线时电源电压勿超过使用电压的范围

2、严禁负荷短路以及错误布线,以免引起破裂及烧损.

3、务必在负载的情况下进行配线,因为无负荷情况下,直接连接电线会引起内部破裂.

技术参数:

1、输出电流：交直流200mA 继电器触点输出电流为1A、3A

2、应答频率：DC<2.5ms、AC<30ms

3、工作环境：－20~+55℃

4、继电器输出：12~24V、90~250V

5、标准检测物：透明或不透明实体

6、壳体：塑料

光电开关保养及检查：

      E3F-DS30P1光电传感器外壳是塑料材质，脏的地方要用布擦试，勿用有机溶剂。无动作时请先确定是否按规定进行布线接线，然后检测光轴、敏感度是否按规定调整。投光器的透镜面上有尘埃也会导致敏感度降低，检查时不要拆卸，修理。

电源电压：直流10-30VDC、交流90-250VAC

2.检测距离：30cm

3.输出电流：300mA

4.输出模式：

直流三线制：

E3F-DS30C4、NPN常开

E3F-DS30C2、NPN常闭

E3F-DS30P1、PNP常开

E3F-DS30P2、PNP常闭

供应光电开关、光电传感器、红外线光电开关、光电眼、漫反射光电开关

交流二线制：

E3F-DS30Y1、交流常开

E3F-DS30Y2、交流常闭

直流:6-36V	三线制	NPN	NO	E3F-DS10C4	E3F-DS30C4	E3F-5DN1 5L	E3F3-DS50N1	E3F3-10DN1 10L
			NC	E3F-DS10C2	E3F-DS30C2	E3F-5DN2 5L	E3F3-DS50N2	E3F3-10DN2 10L
			NO+NC	E3F-DS10C3	E3F-DS30C3		E3F3-DS50N3
		PNP	NO	E3F-DS10P1	E3F-DS30P1	E3F-5DP1 5L	E3F3-DS50P1	E3F3-10DP1 10L
			NC	E3F-DS10P2	E3F-DS30P2	E3F-5DP2 5L	E3F3-DS50P2	E3F3-10DP2 10L
			NO+NC	E3F-DS10P3	E3F-DS30P3		E3F3-DS50P3
	二线制		NO	E3F-DS10Y1	E3F-DS30Y1	E3F-5DY1 5LY	E3F3-DS50Y1	E3F3-10DY1 10LY
			NC	E3F-DS10Y2	E3F-DS30Y2	E3F-5DY2 5LY	E3F3-DS50Y2	E3F3-10DY2 10LY

E3F-DS30P1光电传感器
