GZ-3 超声波钻孔灌注桩成孔质量检测仪

河北希冀仪器设备有限公司是一家以河北仪器生产基地为依托，在石家庄成立的以生产、代理、销售为一体的综合性仪器设备公司。

　　我公司在河北仪器生产基地拥有先进的加工设备，雄厚的设计、开发和制造于一体的加工能力，机器精密部件均由大型加工中心完成。主要产品：沥青试验仪器，混凝土水泥试验仪器，土工试验仪器，防水卷材仪器，隧道桥梁检测设备等。并代理各国先进工程检测仪器。

    获取本仪器详细资料请登陆公司主网站, 在产品搜索里输入产品名称即可。或拨打我

公司网站联系电话。

河北希冀仪器设备有限公司

网址：

联系人：卢女士

电话： (+86)

传真：(+86)

一、 概述

超声波灌注桩成孔质量检测仪是一种基于水下超声测距原理的仪器。近年在外已普遍使用，用于测量基础地质工程的钻孔孔径、槽宽、垂直度等参数，以评价钻孔或开挖槽体的成形质量。

Ultrasound perfusion pile quality detection instrument is an instrument based on the principle of the underwater ultrasonic ranging. At home and abroad in recent years has been widely used for basic geological engineering survey, the hole diameter, slot width, the verticality of parameters, to the quality of forming evaluation drilling or excavation trough.

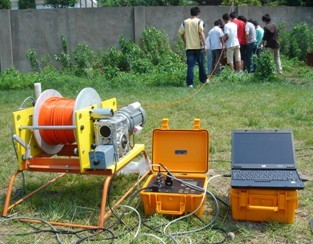

超声波灌注桩成孔质量检测仪由地面仪器、超声井径探管、绞车、井口滑轮和笔记本电脑（PC）等设备组成。

Ultrasound perfusion pile quality detection instrument consists of a ground instrument, ultrasonic caliper probe, winch, wellhead pulley and notebook computer (PC) device.

二、主要技术指标

1.        超声波地面仪器电源：220V±20%，50HZ交流，电流≤2A

2.        地面仪适用环境：温度-10℃～ +45℃，湿度0～90%

3.        SJ-1超声井径探管电源：200V±10%直流，电流≤200mA

4.        孔径测量范围：400 ~ 8000mm

5.        孔径分辨率：≤10 mm

6.        适用钻孔斜度范围：0°～10°

7.        深度测量范围：0 ～ 150 m

8.        深度测量精度：0.1%

9.        测孔速度：400～ 600 m / H

10.    垂直度测量精度：优于0.005（按孔深100米计算）

11.    仪器尺寸：80×80×700mm

12.    信号传输：双性，二进制，改进的曼切斯特码

13.    井下仪器耐压：10MPa

14.    井下仪器耐温：-10℃ ～ 75℃

15.    参数记录零长：650mm

16.    DJS0231绞车电源：220V±20%，50HZ交流，电流≤

17.    绞车电缆容量：150m

18.    绞车提升力：＞1000N

19.    绞车提升速度：0 ～ 1200m / H
