100、160、250、315、400、500、630 TD型斗式提升机

河北吉奥机械制造有限公司

会员指数：

企业认证：

价格：电议

所在地：河北沧州市

型号：100、160、250、315、400、500、630

更新时间：2014-07-28

浏览次数：770

公司地址：河北省泊头市工业开发区武港路88号

13722731688 孙经理(女士) 经理

点击查看联系电话在线询价

产品简介

TD型斗式提升机皮带斗式提升机产品概述:TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、

公司简介

河北吉奥机械制造有限公司始创于上世纪80年代，以制造环保设备和矿山机械为主体，集产品开发、制造、安装、调试于一体的专用产品制造企业。

公司生产的产品广泛满足于冶金、建材、化工、电力、机械等行业在烟气净化、粉尘治理及物料回收和输送方面的需求。

公司致力于发展，推广新型、高效的环保治理技术、生产精良、可靠的环保除尘和矿山机械设备。

公司以精益的加工手段、精湛的技术保障为生产加工产品，提供实的质量保证，使产品实现结构合理、技术可靠、经济耐用，在实际投产、运行中符合国家的环保标准和性能需要。

公司坚持以质量第一、诚信为本的良好服务，为广大的客户提供优质的产品，不断创新、拓展市场，通过不懈努力，为我国的环境保护作出贡献。

公司总经理携全体员工，恭候各位领导前来指导，洽谈业务！

主要生产:袋式除尘器、静电式除尘器、旋风式除尘器、湿式除尘器、除尘滤袋、除尘骨架、脉冲电磁阀、气缸等袋式除尘器配件，极板类、电晕线、振打系统等静电除尘器配件。拉链机、刮板输送机、斗式提升机、螺旋输送机、加湿搅拌机、卸料器、闸板阀、双层重锤翻板卸灰阀、蝶阀、百叶阀型号规格齐全，欢迎来电咨询洽谈业务！电话：，QQ：1371972492，手机：，联系人：孙经理。

更多相关信息浏览

展开

产品说明

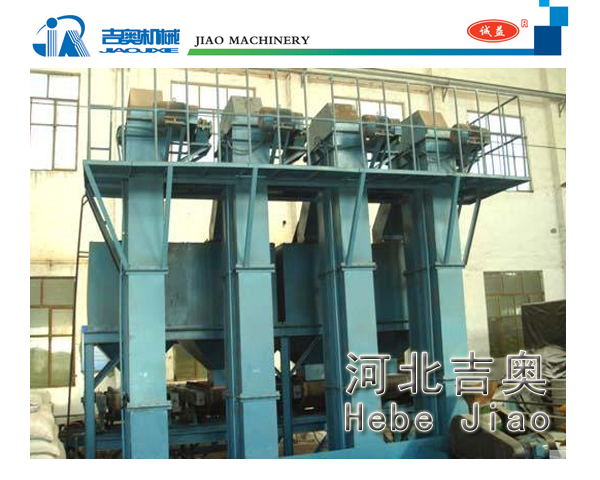

TD型斗式提升机

皮带斗式提升机产品概述:

TD系列斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度zui高 40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过 60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TD型斗式提升机产品特点：

1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍：

2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长。

3、整机结构简单、安装方便、便于调整、维修和保养。

4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

TD型斗式提升机为离心式或混合方式卸料，掏取式装料，适用输送堆积密度不大于1.5t/m3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过60度。本系列斗式提升机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当得料斗。本提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。

TD系列斗式提升机产品基本结构:

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。

四、TD系列斗式提升机主要特点:

1、提升范围广：本系列斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。

2、密封性好,环境污染少。

3、驱动功率小，采用流入式喂料、诱导式卸料；采用大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象,因此无效功率少。

4、使用寿命长：提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

5、提升高度高：提升机运行平稳,因此可达到较高的提升高度。

6、运行可靠性高：的设计原理和制造工艺,保证了整机运行的可靠性,无故障时间超过2万小时。

TD型斗式提升机技术参数:

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽(mm)	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距(mm)	280		350		360		450		400		500		480		560
带宽(mm)	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大块(mm)	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽(mm)	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距(mm)	500		625		710			300		400		500		640
带宽(mm)	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大块(mm)	60				70			25		35		45		55
