BACES 3D 天津便携式三坐标

便携式三坐标是无支撑无支架结构，数据传输也是无线的，所以用户可以自由围绕着待测工件移动测量设备。而且，在光学传感器

日本三丰：三丰硬度计、三丰投影仪，三丰轮廓仪，三丰粗糙度仪、三丰工具显微

镜、三丰高度仪、三丰千分表、三丰千分尺、三丰卡尺、三丰高度尺等全系列三丰

产品；

2、 日本东京ACCRETCH 天津特约代理：东京 三坐标、东京 轮廓仪、东京 粗糙度仪、东京 圆度仪圆柱度仪等检测设备；

3、 德国温泽华北区总代理：大型程桥式三坐标、龙门式三坐标、水平臂式三坐标、温泽齿轮检测仪、温泽工业CT、涡轮叶片检测中心、发动机部件检测中心等；

4、 实验室设备：日本AND电子天平、电子秤、电子台秤、快速水分分析仪、微量粘度计、粘度计、高低温试验箱、冷热冲击试验箱、盐雾试验机、二氧化硫试验机；

5、 力学测量：扭力扳手、扭力检测仪、扭力扳手检测仪、拉力试验机、试验机、推拉力计及试验机架；

6、 其他检测仪器工具：影像测量仪（影像仪）、影像二次元、涂层测厚仪、便携式硬度计、便携式粗糙度仪、照度计、风速计、光泽度仪、针规、偏心检测仪等。

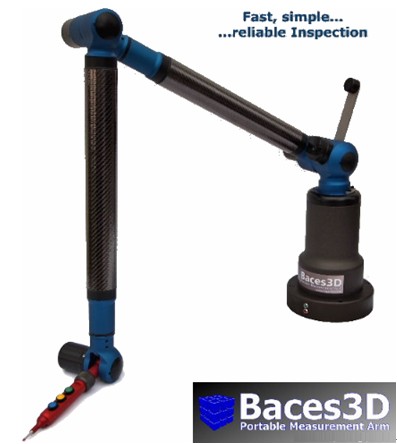

 便携式三坐标是无支撑无支架结构，数据传输也是无线的，所以用户可以自由围绕着待测工件移动测量设备。而且，在光学传感器和测头把柄上无物理连接可避免产生机械磨损。

 便携式三坐标是意大利MetroStaff公司15 年来制造历史和追求创新的结晶，该公司15 年来专注于制造、研发便携式三维柔性测量臂。是上的便携式测量系统之一。在便携式三坐标测量机的市场上，它以稳定性高，高而著称。

便携式三坐标主要特点及：

1.
   便携性：主机轻便易携带（仅4 公斤左右），能够满足随时随地测量需要。
2. 功能齐全：可进行几何元素、三维坐标、形位公差、曲线曲面测量和扫描、逆向工程、CAD数模与实际零件比对检测、装配，夹具检测、检具检测、管子测量。
3. 测量无死角：内置平衡设计，6 个自由度让您实现任意空间点位置和隐藏点的测量。
4. 测量范围宽广：您可以选择2.6 米至4.2 米测量范围，并可以扩展到更大范围的测量。
5. USB 数据接口：采用通用数据线缆与计算机间通过USB数据接口通讯，，并且可以实现热插拔。
6. 多自由度设计让您实现任意空间点位置和隐藏点的测量，没有测量死角。
7. 内置平衡机构，操作轻巧、灵活。
8. 内置温度传感器，具有温度补偿功能，保证在不同的温度下都能实现的稳定测量。
9. 快速箝位安装机构，可提供多种安装形式。

便携式三坐标适用行业：



便携式三坐标参数：

A.2  参数规格/Specification/

•
  型号100系列/model：Baces3D M100
• 轴/axis：6轴
• 测量范围（直径）/measuring range(diameter)：2600mm
• 测量精度（2Σ）/measuring accuracy：0.044 mm
• 重复测量精度/Repeatability：0.028mm
• 重量（不含底座）Weight( base excluded)：3.9 Kg

A.3 SOFTWARE SYSTEM/软件系统
Rational DMIS测量软件包---手动版
The main feature and function

便携式三坐标厂家主要特点和功能

•
  Microsoft WINDOWS XP

Microsoft WINDOWS XP 环境。

•
  Machine geometric errors compensation

机器几何误差补偿。

•
  On-line help

在线帮助。

•
  Probe management function

测头管理功能，自动动校正各种测尖，包括硬测头，触发测头等。

•
  Supporting arm-cmm stylus graphical display

支持关节臂探针图形显现

•
  Supporting probe scanning

支持 硬探头 扫描：
Point cloud scanning
扫描出点云

Two dimensional element(line、circle、arc、curve、key groove) scanning
扫描成二维元素(直线、圆、圆弧、曲线、键槽)

Surface element(sphere 、cylinder、surface、curved surface、cone) scanning
扫描成面型元素(球、圆柱、面、曲面、圆锥)

•
  Supporting multi-way scanning

支持多种扫描方式：
Supporting continuous scanning
连续扫描
Supporting Cross face scanning (automatic recording of crossing point when going through the plane set in advance)
交叉面扫描（穿越设定的平面时，自动记录穿越点）

•
  Part misalignment automatic compensation

零件找正功能：建立坐标系，设置坐标原点，执行平移和旋转等坐标变换。

•
  Output equipment management function

输出设备管理功能：管理输出设备的起停，选择输出内容和输出格式。

•
  Geometrical feature measurement function

基本几何测量功能：如, 点、线、面、圆、圆柱、圆锥和球等几何元素的测量。

•
  Self-teaching to generate part program

自学习功能：通过测量一个实体零件，自动记录并产生测量程序。

•
  Relation between two elements function

几何关系计算功能：用于计算元素间的相交、投影、中点、距离、角度等几何关系。

•
  Form eror& attitude error evaluate function

形位公差评估功能：用于评定标准所定义的形状公差和位置公差。

1.
   Create graphics report by using CAD picture

利用CAD 图片创建图形输出报告。

•
  Advanced Code with DMIS assistant to create part program with parametric measurement.

在编程助手的辅助下，利用DMIS 语言创建参数化的零件程序。

•
  CMM and Sensor graphical representation

图形显示测量空间，测尖的实际方向和红宝石的直径。

•
  Representation of thee measured geometrical elements

被测几何元素的图形显示。

•
  Every measured feature is shown in the graphic area and can export to IGES or printout

所有被测元素均按实际测量的尺寸关系显示于图形区，可以输出IGES 数据或打印。

•
  Made available to select features from graphical area

当选择几何元素时，除了传统的根据名称选择元素的方法外，也可以在图形区直观地点击元素的图形以选择该元素。

•
  Representation of Form Errors

图形显示形状误差

•
  Once the measuring is finished, thee date points off the feature can be analyzed, and a graphical printing is possible of the form deviation and all the metrological information.

当测量完一个元素后，可以查看该元素的数据点分布，以图形方式打印出形状误差及全部的图形和几何信息。

•
  Reference system preview

坐标系图形预览。

•
  During the creation of the reference system, the operator can view the reference in advance and make any necessary corrections.

在建立坐标系时，操作员可以图形预览要创建的坐标系并作必要的修改。

•
  Import CAD model, calculation of nominal features from CAD model, CAD format available: IGES

可以IGES 格式读入CAD 数模，并以CAD 数模作为理论数据检测实际工件。

•
  Free form Alignment and Best Fit

与CAD 数模结合的自由曲面六点找正法，无须特别的定位基准即可以找正零件，结合BESTFIT 对坐标系的优化功能，完善自由曲面的找正。

•
  Real Time Surface inspection, 

实时曲线检测。

•
  ARCO receive the probed points and project it on the math model extracting the best nominal values, the deviation are shown in real time

可以测量曲线曲面，输出单个点，曲线和曲面的轮廓度误差，测量误差是测量点与CAD 数模之间的法向误差，并能够实时显示每个点的测量误差。

•
  Graphical Output, operator just need to choice CAD graphical size and view, ARCO can generate graphical report automatically, to various device, such a s printer and PDF file

输出CAD 图形报告，用户只需选择图形的大小和视图，以及输出的内容，即可自动产生图形报告，可输出到多种设备，比如打印机，PDF 文件等。

A.4  PROBE  SYSTEM/测头系统：

•
  三键硬测头
• φ4球形测针

A.5  Data Process System/数据处理系统
      专用笔记本电脑壹套
A.6  SQUEAL  INSTALL  PANEL/方形安装底板
用于在测量平台上进行快速固定
A.7  POWER  LINE/电源线
USB接口的电源线，长度1.8米。
A.8  INSTALLATION  GUIDE/用户手册
1. 测量机使用手册。
2. 测量软件操作手册。
A.9  CMM CASE/仪器箱
外形美观的仪器外箱既能很好的保护测量机，也为外出携带提供了便利。
