u 产品介绍
TSC-F系列智能电子复合开关既具有无触点开关过零投切的优点，又具有机械开关功耗低的优点。
该产品与交流接触器、可控硅或固态继电器等开关元件相比较，有明显的技术。主要优点是接到外部控制信号后，通过复合开关内部的控制电路，自动寻找投入（切除）点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；同时具有电压异常保护、缺相保护、运行指示等功能。适用于交流50Hz，0.4Kv低压配电系统中，作为无功补偿电容的投切机构。
u 型号及含义
TSC—F—△
“△”应用在补偿三相角形电容器场合
智能复合
晶闸管投切电容器
TSC--F-- Y
“Y”应用在补偿单相电容器场合
智能复合
晶闸管投切电容器
u 功能、特点
l 电压过零投入，电流过零切断；
l 无需外接串联电抗器，无通断涌流；
l 具有缺相保护功能；
l 开关接通后功耗小，不发热，不用外加散热片；
l 输入信号与复合开关光电隔离；
l 内置控制电源，无需外配电源；
l 抗干扰能力强，工作可靠；
l 上电复归；
l 断电自动分断；
u 性能参数
l 电压范围：380V/50Hz
l 控制电容容量：15Kvar（3×5Kvar）
20Kvar（3×7Kvar）
30Kvar（3×10Kvar）
l 电路功耗：≤2W
l 接触压降：≤0.05V
l 开关耐压：≥1600V
l 环境温度：-25℃～+55℃
l 通断间隔：≥1S
l 投入间隔: ≥30S
l 使用寿命：＞10万次
u 控制信号
l 控制信号: DC12V/5mA
u 外形尺寸
l 外形尺寸：157mm×105mm×119 mm
l 固定尺寸：140mm×92 mm
u 接线说明

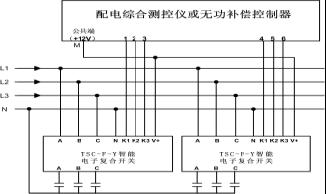

l TSC-F-Y智能电子复合开关接线示意图

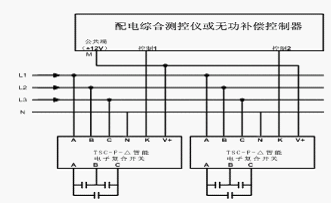

l TSC-F-△智能电子复合
n 注意事项
l TSC-F系列智能电子复合开关具有延时保护功能，上电30秒后才能投切。
l 复合开关的投入间隔需大于30秒，必须设置配电综合测控仪或无功补偿控制器的延时大于30秒。
|
型 号 |
A相输入对输出阻值 |
B相输入对输出阻值 |
C相输入对输出阻值 |
|
TSC-F-Y |
高 阻 |
高 阻 |
高 阻 |
|
TSC-F-△ |
高 阻 |
直 通〔≤20kVar〕 |
高 阻 |
|
TSC-F-△ |
高 阻 |
直 通〔≥30kVar〕 |
高 阻 |
l 安装前，必须用万用表测量电源输入、电源输出对应端子间阻值，应符合下表要求。否则，应按上图要求连接相应的电源线和控制线（不连接补偿电容），上电延时后进行通断控制操作使复合开关复位。
l 复合开关的主回路接线端子螺钉一定要重点拧紧，否则在运行时松动，易造成复合开关损坏。
