HFKPT1-20-35 两级跑偏开关

HFKPT1-20-35两级跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。

麻城图尔克传感科技有限公司创立于1999年，我们为客户提供超过3000多种规格的产品，涵盖电感式传感器、电容式传感器、光电式传感器、编码器、霍尔传感器、磁感应传感器、各类光幕（光栅）、固态继电器、矿用防爆电器和皮带机保护系统等系列产品，以及工业自动化综合解决方案。我们的产品应用于冶金、钢铁、石油、化工、纺织、烟草、食品、印刷、矿山、电子、仪器等行业的工业机械设备及自动化生产线，作限位保护、定位检测、信号传送、自动计数、测速等作用。

HFKPT1-20-35、两级跑偏开关、皮带机防偏开关、皮带跑偏保护

一，概述

      两级跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。

二、技术参数

1、  使用环境条件

a 环境温度-30~+50oC

b 相对湿度不大于852

三、 主要参数见下表

参数 型号	动作角度	限角度	动作力（kg）	触点数量		触点容量	复位方式	可靠性	重量（KG）
				常开	常闭
HFKPT1-12-30	12	30	70	2	2	AC380V	自动复位	>10六次方	3.5
HFKPT1-10-45	10	45	70
HFKPT1-20-35	20	35	70

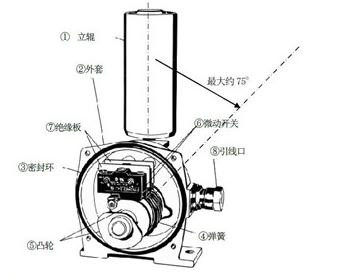

四、结构特点

1，   本机采用铝合金压铸壳体、强度高、重量轻；

2，   外壳防护等级高，可在恶劣环境中长期工作；

3，   机内采用行程开关，触点容量大、动作灵敏、可靠。

五，工作原理

      当运动中的胶带发生跑偏时，胶带边缘带动立旋转并挤压使之倾料。若立辊倾斜大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机。

六，安装调整

1、将跑偏开关固定在支架上，然后安装在胶带机架上；

2、立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;

3、胶带位于立辊下端1/3处；

4、每100m胶带可安装跑偏开关3对（6台）。

七、适用范围

      两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。
