JS14P 继电器

继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 （The relay is an electrical control device, when the input (excitation volume) changes to the specified requirements, make the controlled quantity of an electric predetermined step change in electrical output circuit. It has a control system (also known as the input circuit) and control system (also known as the output circuit) the interaction between. The control circuit is usually applied in automation, it is actually a kind of "automatic switch to control large current operation with small current". It plays an automatic adjustment, safety protection, the role of conversion circuit in the circuit. ）

清翼公司供应数显时间继电器DH48S-S( ) 公司网址 www.qydq999.com

DH48S-S 系列双设定数显时间继电器
常用于电器的周期间循环工作或两电器交替工作
可设定T1，T2两个延时时间，可实现周期性循环工作
可实现延时接通,并延时断开(单次模式)
DIN(48×48mm)面板尺寸
宽电压范围
符合的标准: Q/WDH 01-2003、GB 14048.5-2001、IEC60947-5-1：1997
延时范围：1秒～99分
开关位置 S/S S/M M/S M/M

T1延时范围 1秒～99秒 1秒～99秒 1分～99分 1分～99分
T2延时范围 1秒～99秒 1分～99分 1秒～99秒 1分～99分
电 源 AC/DC 100～240V（或AC/DC 12～24V定制）
功 耗 ≤3VA
显 示 0.25 英寸 LED 数字显示
误 差 ≤0.3%
开孔尺寸 45×45 mm
外形尺寸 48（高）×48（宽）×95（长） mm
重 量 约0.2Kg
精 度 0.01%+0.05秒
安装方式 面板式、装置式、导轨式
触点容量 AC 220V 2.(阻性)
触点电寿命 ≥1×105次
使用环境温度 -5～+40℃
触点机械寿命 ≥1×107次
储存温度 -25～+55℃
zui大操作频率 1200次/时
工作环境湿度 35～85%RH
缘阻抗 100M?（DC500V）
耐 压 AC2000V 50/60Hz 1分钟
抗 干 扰 IEC61000-4标准,等级3
振 动
抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时
误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟
冲 击
抗冲击：30G X ,Y, Z各3次
误动作：10G X ,Y ,Z各3次

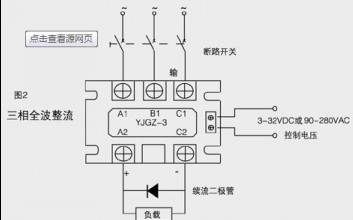

（附继电器接线图 ）

1.正常工作条件及安装条件 1.1使用环境：海扰高度不超过2000米，周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏缘的气体与尘埃；在雨雪侵袭不到的地方。1.2垂直或水平安装。

2、污染等级：污染等级3。

技术特征

1、电源电压：AC（50Hz）24V、36V、110V、127V、220V、380V；DC：24V（其它电压可定制）；

2、电寿命：≥10×104次；

3、机械寿命：≥100×104次；

4、触点容量：AC220V 3A；DC220V 0.　COSφ=1；

5、使用类别：AC-15 DC-13；

6、重复误差：＜1%；

7、复位时间：≤1秒；

8、功耗：≤1.5W(DH11S≤3W)。

触点形式：一组延时带复位暂停端子

外形尺寸：48×48×129mm
开孔尺寸：45×45mm
安装方式：面板式 ，装置式（可以导轨固定）
