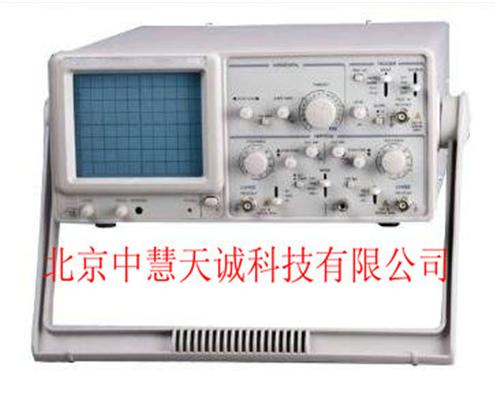

YZYD4320 YZYD4320双踪模拟示波器（20MHz）

双踪模拟示波器（20MHz） 型号：YZYD4320 货号：ZH4778 产 双通

中慧天诚是一家集仪器表供应，技术服务，售后为一体的仪器仪表供应商。

双踪模拟示波器（20MHz） 型号：YZYD4320

货号：ZH4778

产  双通道20MHz  电子扫描编码开关实行360度通转，无打滑、损坏现象　  设有触发输出端，触发通道实行公共通道输出供外接频率计  具有触发电平锁定，自动同步功能，灵活的触发方式供内、外选择  具有Z轴输入，实行高电平消隐  ALT触发功能、可同时测量二路不相关信号 参数： 垂直系统 频率响应 直流 DC～20MHz(×5MAG:DC-7MHz) 交流 10Hz～20MHz 上升时间 ≤17.5nS/ 约8.75ns 偏转系数/灵敏度 5mV/div～5V/div按1、2、5顺序分10档 精度  ≤ 3% (×5MAG: ≤5%) 线形 当波形在格子中心垂直移动时（ 2DIV）幅度变化﹤±0.1DIV 交流耦合： 小于 10Hz(对于100KHz 8DIV 频响-3Db) 工作方式 CH1，CH2，ALT，CHOP，ADD CH1信号输出 zui小20mV/DIV(50Ω输出频宽50Hz-5MHz) CH2 INV BAL 平衡点变化率≤1DIV(对应于刻度中心) 输入阻容 约1MΩ/25pF zui大输入电压 300V（DC＋ACp-p：≤1KHz） 当探头设置在 1：1时zui大读出值为40Vpp(14Vrms正弦波形) 当探头设置在 10：1时zui大读出值为400Vpp(140Vrms正弦波形) 输入耦合 AC GND DC 触发系统 触发信号源 CH1，CH2 LINE EXT 性 ＋/－ 灵敏度 20Hz-2MHz:0.5DIV TRIG-ALT:2DIV EXT:200Mv TRIG-ALT 3DIV EXT:800Mv TV 同步脉冲＞1DIV(EXT:1V) 触发模式 AUTORMTV－VTV－HLOCK AUTO 自动 当触发信号输入时，扫描工作在自由模式下（适用于频率大于25Hz的重复信号） RM 常态 当触发信号时，踪迹处在待命状态并不显示 外触发输入阻抗 约1MΩ/25pF 水平系统 扫描时间 0.2uS/div～0.2S/div按1、2、5顺序分19档 精度 ±3％ 微调 ≤1/1.25 扫描扩展 ×10 工作方式 扫描方式 X－Y 校正信号 波形 方波 频率 1KHz 占空比 小于48：52 输出电压 2Vp-p CRT示波管 型号 6 英寸，矩形，内部刻度 显示颜色 /蓝色 面积 8×10DIV 其他 电压 AC220±10％ 频率 50Hz 功率 约40VA 尺寸 310×150×455（mm） 重量 约8kg www.centrwin.com www.ghitest.com 品简介
