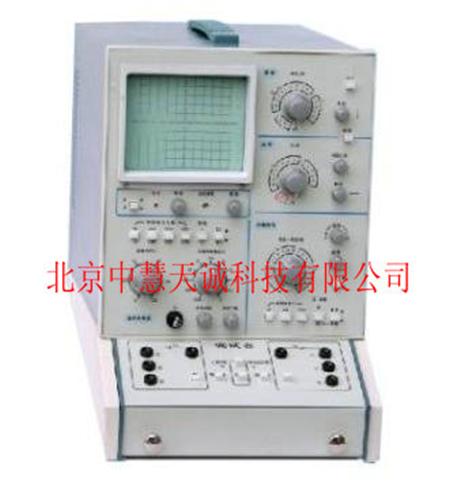

YZ-4 YZ-4晶体管图示仪

产品简介
半导体管图示仪是一种用示波管显示半导体器件的特性曲线的仪器，并可测量低频静态参数。是从事半导体管研究制造及无线电领域工作者的一种的仪器。具有双簇显示功能场效应管配对和测试功能,5kV高压测试台。
参数：
集电范围 20uA/DIV～1A/DIV 分15档，误差不超过±3%
电压范围 0～500V
电流范围 0.1A～10A
功耗电阻 0～500kΩ分11档
阶梯电压范围 0.05V/～2V/
二管反向漏电流
  0.2uA/DIV～10uA/DIV 分6档
  2uA/DIV～10uA/DIV，误差不超过±3%
  0.2uA/DIV～1uA/DIV，误差不超过±10%
  2uA/DIV档干扰≤0.5V/DIV
基电流或基源电压  20mV/DIV，误差不超过±3%，偏转倍率×0.5，误差不超过±10％
集电电压范围  0.05V/DIV～50V/DIV 分10档，误差不超过±3%
二管漏电流电压范围  100V/DIV～500V/DIV 分3档，误差不超过±5%
（选配5KV高压测试台）
基电压范围 0.05V/DIV～2V/DIV ，分6档，误差不超过±3%
基电流或基源电压 0.1V/DIV误差不超过±3%
阶梯电流范围 1uA/～0.1A/， 分16档，误差不超过±5%
阶梯电压范围 0.05V/～2V/ ，分6档，误差不超过±5%
串联电阻 1kΩ、10kΩ、100kΩ分3档，误差不超过±5%
每簇数 4～10连续可调
阶梯电流 不小于±1DIV
每秒数 200（市电频率为50Hz）
阶梯性 正或负
阶梯形式 连续或单簇
集电扫描电源的zui大电流
  0～5V档：    10A
  0～20V档：   2.
  0～100V档：  0.
  0～500V档：  0.1A
功耗电阻  0～500kΩ分11档
          00Ω～500kΩ误差不超过±10%
          0.5Ω～2.5Ω误差不超过±20%
长度 341毫米
宽度 510毫米
高度 251毫米
重量 13.5Kg
温度要求  0° C 至40° C
相对湿度  ≤85%
AC 输入电压
220 VAC ±10%
AC 输入频率
50 Hz±2Hz
视在功率
非测试状态：约50VA
zui大功率：约100VA
产品附件 用户手册，高压测试台，电源线，合格证
