KJHD-PI-2000B KJHD-PI-2000B信号发生器

信号发生器 型号：KJHD-PI-2000B 货号：ZH4854 1.产品简介: ①

中慧天诚是一家集仪器表供应，技术服务，售后为一体的仪器仪表供应商。

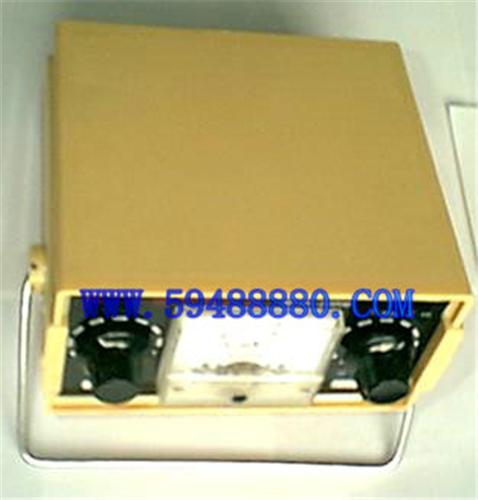

信号发生器 型号：KJHD-PI-2000B

货号：ZH4854

1.产品简介: ① 热电阻（ WZP Pt100 ）信号输出：－ 200 ℃～ 850 ℃ ， 11 。 ② 稳流输出： DC 4~20 mA 连续可调、带电流指示，可由本机供电，也可由外部供电，用于调试调节阀和电流型 III 型仪表。 ③热电偶（ K 分度）信号输出： 0 ℃～ 1300 ℃ ， 10 。 2.使用 ①热电阻（ WZP Pt100 ）信号输出： A－200 ℃～ 850 ℃ ，11 。精度 0.1 ,能达到± 0.5 ℃ 。 B 电阻输出接线柱“ A ”、“ B C ”别接被校验仪表的 A 、 B 、 C 。 C 旋转校验点选择旋钮 , 观察仪表显示的温度。 D 应用范围：可作为 0.5 仪表的信号源。 E 注意：不能用作标准仪表！ ② 有源稳流输出： A 接线 “电流输出”接线柱“ + ”、“ - ”分别接被校仪表的“ + ”、“ - ”端。 B 选择开关：拔向有源。 C 旋转“电流调节”旋钮 , 观察电流表，获得所需要的电流。 D 电流流向：接线柱“ + ”稳流流出。 E 应用范围：用于调试调节阀和电流型 III 型仪表的信号源。 F 注意：不能用作标准仪表！ ③ 无源稳流输出： A 接线：“电流输出”接线柱“ + ”、“ - ”分别接被校仪表的“ - ”、“ + ”端。 B 选择开关：拔向无源。 C 旋转“电流调节”旋钮 , 观察电流表，获得所需要的电流。 D 电流流向：接线柱“ + ”稳流流出。 E 应用范围：模拟电流型 III 型仪表变送器。 F 注意：不能用作标准仪表！ ④热电偶信号输出： A 接线：接线柱“＋”、“－ : ”别接被校验仪表的＋、－。 B 0 ℃ ～ 1300 ℃ ， 10 输出。精度 0.5 ，能达到± 5 ℃ 。 C 输出信号是冷端为 0 ℃ 时的标准信号，实际使用时显示温度应该是选择点温度＋室温！ D 旋转校验点选择旋钮 , 观察仪表显示的温度。 E 应用范围：可作为 0.5 仪表的信号源。 F 注意：不能用作标准仪表！ ⑤电源使用 A 采用 AC 220V 50Hz 。 B 电池供电： K 分度选择开关不拔向 OFF 。仪表不用时应该拔向 OFF 。 C 电池充电：当供上 AC 220V 50Hz 电源时“ RUN ”灯亮，并且向电池充电，当电池充满时“ RUN ”灯暗。 D 电池电压低时： “ CH ”灯会亮，此时对输出有影响，请及时充电。 3.装箱清单 ① 信号发生器 ： 1 台。 ② 红色、黑色连线： 2 根。 ③ 3 芯电源线： 1 根 ④ 说明书、合格证： 1 份。  www.centrwin.com www.ghitest.com
