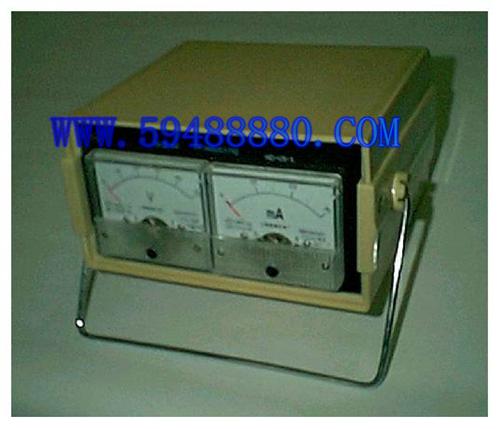

KJHD-VS-1 KJHD-VS-1信号发生器

信号发生器 型号：KJHD-VS-1 货号：ZH4855 1.产品简介: ① 稳

中慧天诚是一家集仪器表供应，技术服务，售后为一体的仪器仪表供应商。

信号发生器 型号：KJHD-VS-1

货号：ZH4855

1.产品简介: ① 稳压输出： DC 0 ～ 50V 连续可调、带电压指示，zui大输出电流 1.5 安培，可机内可冲电池供电，用于调试电磁阀和电压型输入仪表。 ② 稳流输出： DC 4～20 mA 连续可调、带电流指示，可由本机供电，也可由外部供电，用于调试调节阀和电流型 III 型仪表。 ③ 便携式，体积小，是调试自控阀的信号源。 2.使用 ① 稳压输出： A. 旋转“电压调节”旋钮 , 观察电压表，获得所需要的电压。如果“电源”已供 AC 220V ，此时电压调节范围是 0～24V; 如果“电源”未供 AC 220V ，此时电压调节范围是 0～10V(由机内 8 节    1800mAH 的可冲电池供电 ); B. 接线   “电压输出”接线柱“ + ”、“ - ”分别接被校仪表的“ + ”、“ - ”端。 C. 接线柱“ + ”和接线柱“ - ”之间产生所需要的电压输出，“ + ”端电流流出，zui大输出电流： 1.5 安培。 ② 有源稳流输出： A. 选择有源：有源、无源选择开关打向“有源” ( 本机向外供电 ) ； B. 接线   “电流输出”接线柱“ + ”、“ - ”分别接被校仪表的“ + ”、“ - ”端。 C. 接线柱“ + ”和接线柱“ - ”之间产生所需要的电流输出，“ + ”端电流流出。 D. 旋转“电流调节”旋钮 , 观察电流表，获得所需要的电流。如果“电源”已供 AC 220V ，此时电流输出由市电供给 ; 如果“电源”未供 AC 220V，此时电流输出由机内电池供给。 E. 负载电阻： 电池供电时： 0 Ω～250 Ω（zui大值为： 1.2K Ω）。 “电源”供 AC 220V 时： 0 ～ 2.5K. ③ 无源稳流输出： A. 选择无源：有源、无源选择开关打向“无源” ( 本机不向外供电 ) ； B. 接线   “电流输出”接线柱“ + ”、“ - ”分别接被校仪表的“ + ”、“电源＋”端。 C. 接线柱“ + ”和接线柱“ - ”之间产生所需要的电流输出，“ + ”端电流流出。 D. 旋转“电流调节”旋钮 , 观察电流表，获得所需要的电流。 E. 机外供电电压范围： 7 ～ 50V F. 负载电阻： 0 ～ 2.5K 。 ④“电池供电”开关用来选择电池是否向外供电。 ⑤“电源”接 AC 220V 。 ⑥ 电池冲电    当机内电池向外不能供出 20mA 时请及时充电。当“电源”接    AC 220V 时就向电池充电，此时“充电”指示灯亮，一般每次充电 8 ～ 10 小时。 3.装箱清单 ①信号发生器 ： 1 台。 ②红色、黑色连线： 2 根。 ③3 芯电源线： 1 根 ④   说明书、合格证： 1 份。  www.centrwin.com www.ghitest.com
