YFJLSZ-10 干式高压预付费计量控制箱-保定冀中

干式高压预付费计量装置产品资料介绍产品名称：YFJLSZ-6、10V预付费式组合互感器(干式预付费高压计量箱)生产单位：保定市冀中电

保定市冀中电力设备有限责任公司是一家集开发、生产为一体的专业制造电力互感器的公司，具有国家制造计量器具许可证，产品被纳入《全国城乡电网建设与改造推荐产品》，通过ISO9001：2000质量管理体系认证。被评为重合同守信用企业，消费者信得过单位，质量无投诉先进单位，计量信得过单位。

　　公司一直致力于电力系统高新产品开发，与各专业院校紧密配合，按照用户提出的新要求，改进制造工艺，完善检测手段，不断研制出适合电网安全运行的最新产品。

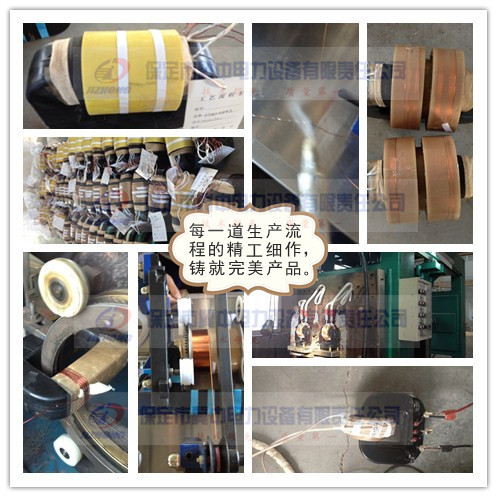

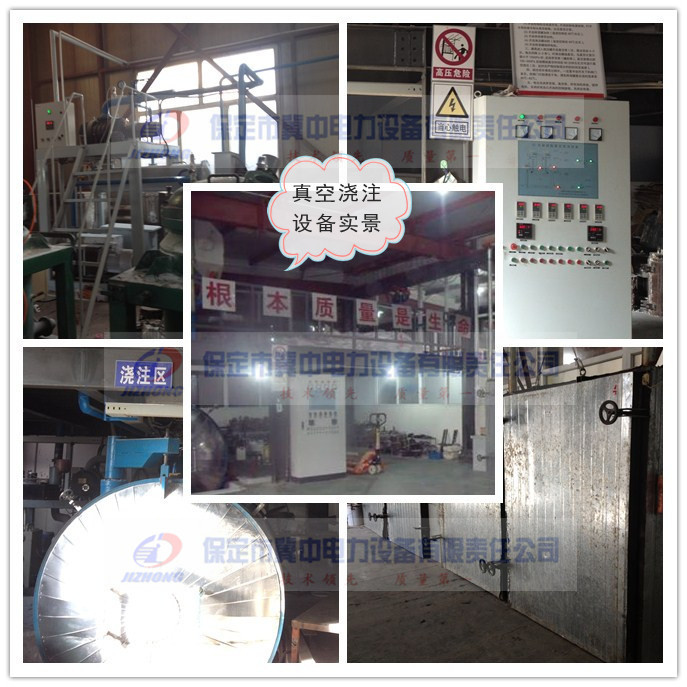

　　公司拥有以全真空环氧浇注为主的先进生产设备，拥有互感器综合校验，高压电器综合试验、高电压试验、局部放电检测、开关动作特性测试等试验装置。

　　产品主要组成元件均为自行设计生产，主要原材料均采购自通过ISO质量体系认证的知名企业，且对每批原材料均实行严格质量检验。

　　产品在设计上针对性强，结构新颖，选用起点高，损耗低，运营费用低，准确度高，伏安特性优良，免维护，维修保养便利。尤其在产品密封防老化方面具有优势。

　　公司主要产品涵盖35kv及以下各种型号电流、电压互感器、高压计量箱等百余种产品。各类产品性能均满足现行国家标准。

　　公司建立制造工艺、生产设备、人员培训等全过程的质量保证体系，结合企业的实际，自主开发了微机自动化管理系统，实现了企业内部管理、经营销售、财务统计的网络化管理。

干式高压预付费计量装置

产品资料介绍



产品名称：YFJLSZ-6、10 V预付费式组合互感器(干式预付费高压计量箱)

生产单位：保定市冀中电力设备有限责任公司

产品详细介绍：

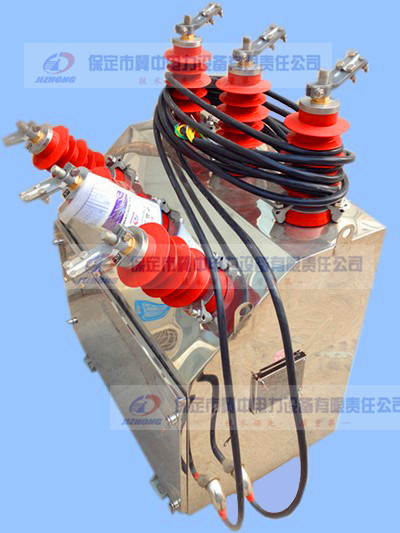

一、YFJLSZ-6、10 V预付费式组合互感器(干式预付费高压计量箱)性能概述

YFJLSZ-10V型预付费式高压计量装置适用于交流50HZ、额定工作电压至10KV，工作电流至630A的电力系统中，此计量装置是由CKG-160/250/400/630交流高压真空接触与整体浇注组合互感器组装而成，并带有控制计量箱。其高压真空接触器可用来开断、关合交流高压电动机、变压器的负载回路，以及降低容量后，可用于容性负载回路。而整体浇注组合互感器采用了环氧树脂真空浇注而成，体积小，结构简单，缘强度高。

二、YFJLSZ-6、10 V预付费式组合互感器(干式预付费高压计量箱)主要部件结构特征

1.真空接触器采用高压电路与低压电路，上下布置的结构，这种布置方式结构清晰、直观、便于安装维护。真空灭弧室外壳采用95瓷缘制成的波纹瓷管，它具有爬距大，机械强度高耐热和耐冲击的特点;操动机构采用双稳态永磁操动机构，结构简单，操动灵活。

2.组合互感器采用环氧树脂真空整体浇注而成，体积小，重量轻，可单独作为计量箱使用。

三、YFJLSZ-6、10 V预付费式组合互感器(干式预付费高压计量箱)产品执行标准

1. GB1207—2006电压互感器;

2. GB1208—2006电流互感器;

3. GB311.1—1997高压输变电设备的缘配合;

4. GB17201-2007组合互感器;

5. GBJ63-1990 电力装置的电测仪表装置设计规范;

6. DL/T448-2000 电能计量装置管理规范;

7. GB3924-91 交流有功和无功电能表。

四、YFJLSZ-6、10 V预付费式式干式预付费高压计量箱)使用环境

1. 环境温度：周围空气温度上限值不超过±40℃。

2. 海拔高度：安装地点的海拔高度不超过2000m。

3. 相对湿度：日平均不大于95%，月平均不大于90%。

4. 无火灾、爆炸、严重污秽、化学腐蚀和剧烈震动场所。

五、YFJLSZ-6、10 V预付费式组合互感器(干式预付费高压计量箱)各主要部件结构特征

1.真空接触器采用高压电路与低压电路上下布置的结构，这种布置方式结构清晰、直观，便于安装维护。真空灭弧室外壳采用95瓷缘制成的波纹瓷管，它具有爬距大，机械强度高耐热和耐冲击的特点;操动机构采用双稳态永磁操动机构，结构简单，操动灵活。

预付费控制计量箱利用有功电能表内一对常闭节点，当电量输入表内后，常闭节点断开，按下控制箱内合闸按钮，开关合闸，送电后通过机械传动使合闸控制回路的行程开关常闭节点断开，切断合闸控制回路，同时将分闸行程开关常闭节点闭合，给开关分闸作准备。如果用户需要跳开开关，按下跳闸按钮即可跳闸。当开关合闸后，若有功电能表内无电量时，表内常闭节点闭合，接通跳闸回路，使开关自动跳闸。此时再按合闸按钮不能合闸，实现预付费之目的。

六、YFJLSZ-6、10 V预付费式组合互感器(干式预付费高压计量箱)运输及安装需求

1、运输过程中主体、表箱不得翻转倾斜，并要采取防震措施。起吊时必须勾住箱体上的2个吊环，水平起吊。

2、在投入运行前应检查互感器，核对操作元件的额定电压，额定电流与实际情况是否相符。

3、产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求，各部件是否完整。
