WD560 高清图像二分屏显示系统

WD560 高清图像二分屏显示系统由2个HDMI 接口 1080P 200万像素高清摄像机，一台1080P 分屏处理器组成，每个图像可以上下，左右分屏，可以镜像，图像上可带有定位十字线。输出为标准的计算机VGA 接口，可直接接驳电脑用VGA显示器。分辨率为1920x1080 ，每根线移动位置为一个像素。2路图像同屏显示，便于图像对比并节省

WD560 高清图像二分屏显示系统

WD560 高清图像二分屏显示系统由2个HDMI 接口 1080P 200万像素高清摄像机，一台1080P 分屏处理器组成，每个图像可以上下，左右分屏，可以镜像，图像上可带有定位十字线。
输出为标准的计算机VGA 接口，可直接接驳电脑用VGA显示器。分辨率为1920x1080 ，每根线移动位置为一个像素。2路图像同屏显示，便于图像对比并节省安装空间。

本机具有高的稳定性和可靠性,彩色十字线显示位置无任何漂移。该产品每路图像信号多可以同时显示4组十字线，通过按键可方便的调整每条线的位置,并自动存储当前设定的位置,开机后可自动显示调整后位置。独有按键锁定功能，防止用户误操作。

通过菜单设定可调节图像亮度、色度、对比度、锐度等、采用Gamma校正、动态3D数字降噪、去隔行扫描、数字图像视频增强、帧频提升等专业技术,提高视频质量。

每路图像的十字线都可以通过菜单从单十字线到4十字线任意设定，并可以通过水平线和垂直线的数量搭配选择，演化出多达几十种的定位线条搭配，满足不同用户的需要。

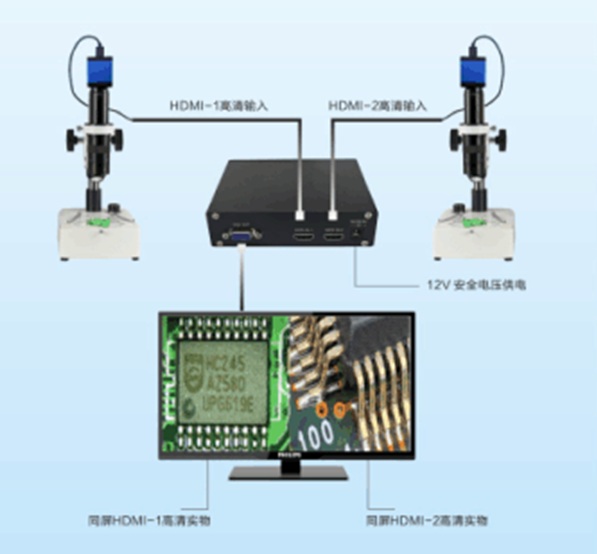

■ 应用示例：

■ 多种显示模式,适用于各种定位应用

■ 应用领域：

广泛应用于丝网印刷机、贴合机、打孔机、切割机等设备中。

■ 主要参数：

主要参数

200万高清相机，分辨率，1920x1080

视频输出 VGA 15芯 D型

输出分辨率   显示分辨率，1920x1080

线细   线细：1个像素

十字线颜色   白、黄、青、绿、紫、红、蓝、黑、8种可选

十字线数量   全屏zui大8组十字线 /二分割图像每路zui大

2组双十字线（4组十字线）

十字线模式   显示模式32种

十字线移动   任意位置，自动存储。

电源   DC 12V/2A

机箱参考尺寸   190mm(宽)×190mm(纵)×70mm(高)

南京日能艾尔电子科技公司

南京大光路 47号

：林生
