D520/11DD 差压控制器

 ● 切换差可调

压力或差压 设定值 调节范围 KPa	切换差不大于		重复性 误差 不大于 KPa	工作 压力 范围(1) KPa	zui大 允许 压力(2)  KPa	开关 切换 次数 次/分	压力传感器材料		接口 内螺纹	重量 kg	订货 目录 编号
	设定值 调节范围 下限  KPa	设定值 调节范围 上限 KPa					外壳	波纹管
0.1～2	0.1	0.12	1.5%	0～50	60	10	铝	丁腈 橡胶	G1/4	0.5	0823200(3)
2～25	0.25	0.7		0.2～50							0823300

注：（1）此为高压口介质压力范围。     （2）在实际工作中，任一压力口介质的短暂压力峰值也不能超过此值。     （3）仅适用于安装在无振动场合。

    [例1]：选用订货号为0823200的差压控制器，要求在压力上升至1KPa（上切换值）时发出触点信号，具体步骤如下：
    1.1 将控制器的高压入口旋入校验台的螺纹接口中，低压入口空接。
    1.2 将电缆导线焊在微动开关的焊片上，电缆另一头接上万用表。注意：焊接时不要过分用力，以免微动开关位置发生移动。
    1.3 将压力加至1KPa，此值可从标准压力表中读出。
    1.4 逆时针转动设定值调节螺杆（见右图），使设定值由大变小，直至在1KPa处切换。
    1.5 调节校验台的压力，使其在, 1KPa上下来回变化。检验压力上升时，开关的切换值是否是1KPa，此值即为要设定的上切换值。其对应的下切换值为1KPa减去切换差（约0.1KPa），即为0.9KPa。
        设定后的控制器能模拟实际工作状况，在两压力输入口同时加上压力信号，再复查微动开关是否在设定值处动作。
    [例2]：选用订货号为0823100的压力控制器，同样要求在压力上升至1KPa（上切换值）时发出触点信号，具体步骤如下：
    1.1 将控制器的压力输入口旋入校验台的螺纹接口中。
    1.2 其余步骤同例1。

     ● 设定值选在本控制器的中间部分。若安装在室外时，应予足够的防护以免受腐蚀性气体、剧烈变化的环境温度、太阳光辐射、水的渗入等的危害。。

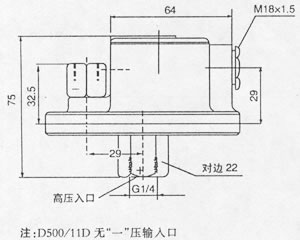

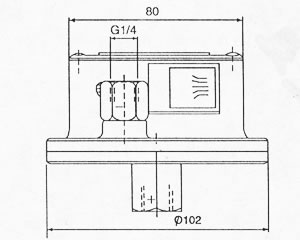

     ● D520/11DD高压介质接标有“+”的下部接口，低压介质接标有“-”的下部接口。D500/11D将介质接入输入口。
◇ D520/11DD注意事项：
     ● 打开盖板，在除去微动开关上的塑料护罩及调试完毕装上护罩时，请用户务必小心，不要用力过大。
     ● 除调节设定值时可旋动设定值调节螺母外，请务必不要拨动内部零件及旋动微动开关的安装螺钉。
     ● 防振、通断电流与zui大压力请遵守本说明书的规定。
     ● 本控制器自出厂之日起保用十八个月。
       凡属本产品质量问题，本厂负责及时维修或更换。

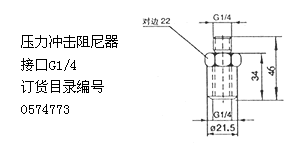

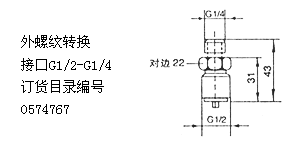

◇ D520/11DD附件：（注：附件不能用于低压入口）
