D500/6DD 差压控制器

◇ D500/6DD主要技术性能：
   工作粘度：＜1×10^-3m²/s
   开关元件：微动开关1-3组
   外壳防护等级：IP65
   环境温度：-10～55℃
   介质温度：-10～90℃


抗振性能：10m/s²
重复性误差：≤2%
触点容量：Vmax=380VAC Imax=6A（阻性）
          Pmax=600VA

设定值 调节范围 Mpa （Kpa）	切换差 不大于 Kpa	zui大 允许压力 Mpa	开关切换次数 次／分	压力传感器材料		接口 内螺纹	重量 kg	外形尺寸
				外壳	膜片			一设定	二设定	三设定
（2……20） 0.02……0.1 0.03……0.25 0.07…….7	1.8 6 7 12	1.5	10	ZL104 铸铝	丁腈橡胶 膜片	G1/4"	2.0	53000711 53000712 53000713 53000714	53000721 53000722 53000723 53000724	53000731 53000732 53000733 53000734

   ● 在实际工作中，即使短暂的压力峰值也不能超过此值。
   ● 为使控制器能取得效果，用户在使用前应模拟实际工况进行调试。
   ● 选用控制器，使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节愤怒为的20%-80%。
   注：需二组及二组以上设定值控制，请在合同上注明。

    [例]：选用设定值调节范围为0.02～0.1Mpa的控制器，要求一组微动开关当压力下降至0.05Mpa（下切换值）发出触点信号，另一组微动开关当压力上升至0.09Mpa（上切换值）发出触点信号，即采用二组微动开关设定控制值，其操作步骤如下：
    1. 用扳手夹持传感器的平面部分，将压力校验器的压力源螺纹接头旋入控制器高压腔内。
    2. 打开罩壳，将电缆穿过电缆接口接入端子板中，电缆另一头接上二组指示灯。
    3. 将压力加至0.05Mpa，此值可从标准压力计中读出。然后逆时针旋转设定值调节螺钉1(调节螺钉1、2先后顺序任意选择)，使设定值由大变小，直至开关触点在0.05Mpa处切换。再将压力加至0.09Mpa，同样此值可从标准压力计中读出。再顺时针旋转设定值调节螺钉2，使设定值由小变大，直至开关触点在0.09Mp处切换。
    应注意：第二个设定值的设定将对一个已设定好的设定值略有影响(特别当二个设定值相差较大时)故应再次重复对一个设定值作微调，使其设定在预期的设定值上。
    4. 调节压力校验器的压力，使压力在0-0.1Mpa范围内来回变化，检验压力下降时，一组触点的切换值是否为0.05Mpa和压力上升时另一组触点的切换值是否为0.09Mpa。
    注：如采用三组微动开关，分别设定三个不同的控制值，则其中zui高设定值应选用3号微动开关(中间一组微动开关)，其操作步骤同上。

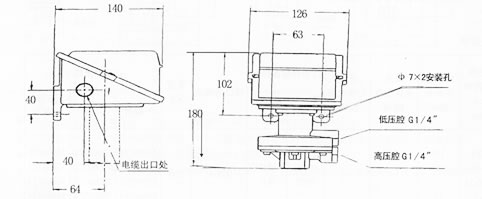

◇ D500/6DD外形及安装尺寸:                                                             单位：mm
