产品简介
WP-D805-022-23-HL-P调节仪采用的微处理器进行智能控制，适用于需要进行调节控制的系统，并可根据被控对象自动演算出调节参数。
公司简介
广州仁悦自动化设备有限公司是专门经营香港昌晖SWP仪表、香港上润WP仪表、香港虹润NHR仪表等仪表在全国的一家集批发、零售、配套为一体的综合性电子电气测量仪器、工控自动化仪表、机电一体化的电子商务销售公司。专业致力服务于造纸、印刷、甘蔗研究所、食品加工、水泥厂、自来水厂、污水处理厂、发电站、搅拌站、水电站、石油、电子、电力、电气、环保、科研、化工、航天、国防、教育、生产制造等领域。仁悦自动化为广大客户提供高质量的产品、高品质的服务意识，为广大客户提供完善、快捷的售前售中售后咨询服务。仁悦主要经营品牌：香港昌晖SWP、香港上润WP、香港虹润HR、新虹润NHR、XWP、北京汇邦、HWP、东辉、麦克、日本横河、日本导电等等品牌。
经营产品种类：智能数显控制仪（数显表、温控器、温控仪）、无纸记录仪、多路巡检仪、流量积算控制仪、PID调节控制仪、差压/压力变送器、液位变送器、温度变送器、电磁/涡街、质量、转子等流量计、配电器/隔离器/安全栅、信号转换器、智能手操器、智能变送单元、电流表、电压表、转速表、计数器、定时器、线速表、物位仪表、WR系列热电偶、WZ系列热电阻、WSS系列双金属温度计、压力表等。
我们坚持“客户至上、诚信为本”的经营理念，为企业提供及时、准确、合理的价格和完善的服务。争取做到“交货及时、服务周到、质量保证、客户满意”。
展开
产品说明

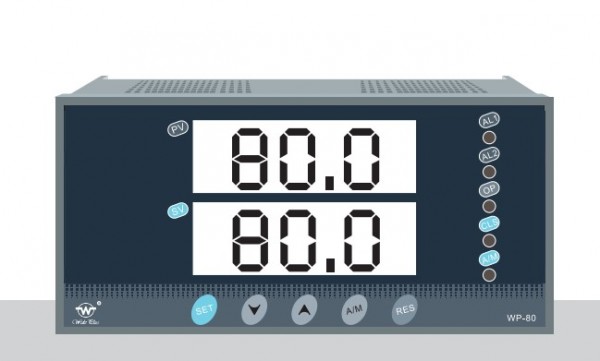

WP-D805-022-23-HL-P调节仪
|
|
|
WP-D805-022-23-HL-P调节仪采用的微处理器进行智能控制，适用于需要进行调节控制的系统，并可根据被控对象自动演算出调节参数。
输入端口具备信号输入功能，只需通过仪表菜单的简单选定，即可实现不同类型输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
可分别带有一路PID调节信号输出和一路变送信号输出，输入/输出回路的采用光电隔离并可带串行通信接口。
WP-D805-022-23-HL-P调节仪采用高亮度LED数码显示和高分辨率光柱显示（比例显示），显示方式有二种：双屏数码显示、双屏数码+双光柱显示。后者将数字仪表与模拟仪表集一体，同时对测量值及调节控制目标值（或输出量）进行相对模拟量比例显示，使参数显示更为清晰直观。
带自动/手动，手动/自动无扰动切换功能。
具备多种标准外形尺寸，能适用各种测量控制场合。整机采用卡入式结构，使安装十分简便。
|
|
型 号
|
WP-D405、705、805、905，S.T805,S405系列
|
|
|
|
输入信号
|
|
热电阻 标准热电偶-- B、S、K、E、J、T、WRe等
电 阻 标准热电阻-- Pt100、Pt100.1、Cu50、Cu100
远传压力电阻（30～350Ω）等
电 流 0～10mA、4～20mA等 （输入电阻≤250Ω）
电 压 0～5V、1～5V、mV等 （输入阻抗≥250KΩ）
|
|
|
|
|
输出信号
|
|
模拟量输出 DC 4～20mA (负载电阻≤500Ω) DC 0～10mA (负载电阻≤750Ω)
DC 1～5V (负载电阻≥250KΩ) DC 0～5V (负载电阻≥250KΩ)
开关量输出 继电器控制输出-- ON/OFF（带回差）；
触点容量 ：AC 220V/3A；DC 24V/(阻性负载)
可控硅控制输出-- SCR(过零触发脉冲)输出； AC 400V/0.
固态继电器输出-- SSR(固态继电器控制信号)输出； DC 5～24V/30mA
通讯输出 标准串行双向通讯接口： 通讯协议 ：RS-232C,RS-422，RS-485
波特率-- 300～9600bps（自由设定）
馈电输出 DC 24V，负载≤30mA
|
|
|
|
|
特 性
|
|
测量精度 数字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1%
分 辨 率 数字显示：±1字；光柱显示：±1线
显示范围 数字：-1999～9999 光柱：0～
显示方式 四位高亮度LED数码显示 101线高分辩率光柱显示
发光二级管工作状态显示 双屏数码显示/双屏数码+双光柱显示
测量值/设定值显示 控制目标值/0- 输出量显示
控制/报警 控制方式为带回差控制（继电器触点信号/SCR/SSR控制输出时）
或连续模拟量输出
方 式 报警方式为带回差上限或下限报警（可自由设定）
温度补偿 0～50℃温度自动补偿
参数设定 面板轻触式按键数字设定 参数设定值断电后保存
参数设定值密码锁定
保护方式 热电偶/热电阻输入断线报警 继电器输出状态LED指示
输入超／欠量程报警 电源欠压自动复位
工作异常自动复位
|
|
|
|
|
使用环境
|
|
环境温度 0～50℃
相对湿度 ≤85% RH 避免强腐蚀气体
供电电压 常规型 ·AC 220V %（50Hz±2Hz，线性电源）
特殊型 ·AC 90～265V （开关电源） ·DC 24V±2V （开关电源）
功 耗 ·≤5W（AC 220V线性电源） ·≤4W（AC90～265V开关电源）
·≤4W（DC 24V开关电源）
|
|
|
|
|
型 号
|
WP-D905系列
|
WP-D705系列
|
|
仪表外形
|
|
外形尺寸
|
宽×高×深：96×96×105mm
|
宽×高×深：72×72×105mm
|
|
开孔尺寸
（mm）
|
|
重 量
|
.常规型（线性电源） ：400g .特殊型（开关电源）：240g
|
|
接 线 图
|
|
|
型 号
|
WP-D405系列 (横式)
|
WP-S405系列 (竖式)
|
|
仪表外形
|
|
外形尺寸
|
|
|
|
开孔尺寸
（mm）
|
|
重 量
|
（开关电源） ：240g
|
|
接 线 图
|
|
|
|
型 号
|
WP-D、T805系列（横式）
|
WP-S、T805（竖式）
|
|
仪表外形
|
|
外形尺寸
|
宽×高×深：160×80×140mm
|
宽×高×深：80×160×140mm
|
|
开孔尺寸
（mm）
|
|
重 量
|
.常规型（线性电源）：400g .特殊型（开关电源）：240g
|
|
接 线 图
|
|
选型表
|
智能自整定PID调节仪（数字显示） 型谱表
|
|
型 号
|
说 明
|
|
WP-
|
□
|
□
|
□
|
□
|
□
|
□
|
□□
|
□
|
□
|
□
|
□
|
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
双屏横式显示(注2)
单屏竖式显示(注1)
|
|
外形尺寸
|
4
7
8
9
|
|
|
|
|
|
|
|
|
|
96×48mm(横式),48×96mm(竖式)
72×72mm
160×80mm(横式),80×160mm(竖式)
96×96mm
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
参见“通讯方式”
|
|
控制输出
|
□
|
|
|
|
|
|
|
参见“输出方式”
|
|
变送输出
|
□
|
|
|
|
|
|
参见“输出方式”
|
|
输入类型
|
□□
|
|
|
|
|
参见“输入类型”
|
|
一报警方式
|
N
H
L
|
|
|
|
无报警（可省略）
上限报警
下限报警
|
|
第二报警方式
|
□
|
|
|
同“一报警方式”
|
|
馈电输出
|
P
|
|
单路DC 24V馈电输出
|
|
供电方式
|
T
W
|
AC 220V供电（线性电源，可省略）
AC 90～265V供电（开关电源）
DC 24V供电（开关电源）
|
|
|
智能自整定PID调节仪（光柱显示） 型谱表
|
|
型 号
|
说 明
|
|
W P-T
|
□
|
□
|
□
|
□
|
□□
|
□□
|
□
|
□
|
□
|
□
|
□
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm(横式),80×160mm(竖式)
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
参见“通讯方式”
|
|
控制输出
|
□
|
|
|
|
|
|
|
|
|
参见“输出方式”
|
|
变送输出
|
□
|
|
|
|
|
|
|
|
参见“输出方式”
|
|
输入类型
|
□□
|
|
|
|
|
|
|
参见“输入类型”
|
|
一报警方式
|
N
H
L
|
|
|
|
|
无报警（可省略）
上限报警
下限报警
|
|
第二报警方式
|
□
|
|
|
|
同“一报警方式”
|
|
馈电输出
|
P
|
|
|
单路DC 24V馈电输出
|
|
供电方式
|
T
W
|
|
AC 220V供电（线性电源，可省略）
AC 90～265V供电（开关电源）
DC 24V供电（开关电源）
|
|
外形特征
|
X
|
竖式显示（可省略）
横式显示
|
|
|
|
|
★型号举例:WP-D805-010-23-HL; WP-D905-020-23-PT
WP-T805-822-12-HL; WP-D805-822-23-HL-PW
|
|
|
|
■控制输出方式
|
代 码
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
输出方式
|
无输出
|
继电器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR输出
|
SSR输出
|
特殊规格
|
★SCR—可控硅过零触发脉冲输出 ★SSR—固态继电器控制信号输出
|
|
|
|
■变送输出方式
|
代 码
|
０
|
2
|
3
|
4
|
5
|
５
|
|
输出方式
|
无输出
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
特殊规格
|
|
|
|
|
■输入类型
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
输入类型
|
|
1
|
B
|
400～1800℃
|
8
|
Pt100
|
-200～650℃
|
15
|
0～5V
|
-1999～9999d
|
|
2
|
S
|
0～1600℃
|
9
|
Pt100.1
|
-99.9～320.0℃
|
16
|
0～20mA
|
-1999～9999d
|
|
3
|
K
|
0～1300℃
|
10
|
Cu50
|
-50.0～150.0℃
|
17
|
30Ω～350Ω
|
-1999～9999d
|
|
4
|
E
|
0～1000℃
|
11
|
Cu100
|
-50.0～150.0℃
|
18
|
特殊规格
|
用户特定(注4)
|
|
5
|
T
|
0～320.0℃
|
12
|
4mA～20mA
|
-1999～9999d
|
23
|
可切换输入
|
注5
|
|
6
|
J
|
0～1200℃
|
13
|
0～10mA
|
-1999～9999d
|
|
|
|
|
7
|
WRe
|
0～2300℃
|
14
|
1V～5V
|
-1999～9999d
|
|
|
|
|
|
|
|
★可切换输入只需设定仪表二级参数，可切换以下输入分度号：
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
|
1
|
B
|
4
|
E
|
7
|
WRe
|
10
|
Cu50
|
14
|
1V～5V
|
|
2
|
S
|
5
|
T
|
8
|
Pt100
|
11
|
4mA～20mA
|
15
|
0～5V
|
|
3
|
K
|
6
|
J
|
9
|
Pt100.1
|
|
|
|
|
|
|
