WJ21 A/D采集模块

产品选型：WJ21 U(A)□ □ 输入电压或电流信号值通讯接口 U1：0-5V A1：0-1mA485：输出为RS-485接口U2：0-10V A2：0-10mA 232：

深圳市维君瑞科技有限公司专注于模拟信号（电流/电压）数据采集模块，PT100热电阻和热电偶信号采集模块，模拟信号（电流/电压/热电阻/频率/位移）隔离变送器，安装方式有PCB板上焊接及DIN35导轨式。微功率 1-20W DC DC 模块电源，五位半数字电压表头及相关产品的研发与销售。在全体同仁的辛勤耕耘下，公司的规模逐年成长扩大，客戶群遍及全球各地，在中国大陆、美洲、欧洲及台湾、韩国、东南亚等地都拥有许多的长期合作客戶。产品被广泛应用于工业电源领域的控制，电力，电子仪器，医疗电子，轨道交通，通讯，电信，自动化，医疗和测试与测量等领域

产品选型：

WJ21     U(A)  □ –     □

     输入电压或电流信号值                     通讯接口

   U1：0-5V             A1：0-1mA                     485：输出为RS-485接口

  U2：0-10V            A2：0-10mA                   232：输出为RS-232接口

   U3：0-75mV        A3：0-20mA

   U4：0-2.5V          A4：4-20mA

   U5：0-±5V           A5：0-±1mA

   U6：0-±10V          A6：0-±10mA

  U7：0-±100mV      A7：0-±20mA

  U8：用户自定义    A8：用户自定义



选型举例1：型号：WJ21 A4-485  表示4-20mA信号输入，输出为RS-485接口

选型举例2：型号：WJ21 U1-232  表示0-5V信号输入，输出为RS-232接口

产品特点：

●模拟信号采集，隔离转换RS-485/232输出

●采用12位AD转换器，测量精度优于0.1%

●通过RS-485/232接口可以程控校准模块精度

●信号输入/输出之间隔离耐压3000VDC

●宽电源供电范围：8 ~ 32VDC

●可靠性高，编程方便，易于应用

●标准DIN35导轨安装，方便集中布线

●用户可编程设置模块地址、波特率等

●支持Modbus RTU通讯协议

●低成本、小体积模块化设计

典型应用：

●信号测量、监测和控制

● RS-485远程I/O，数据采集

●智能楼宇控制、安防工程等应用系统

● RS-232/485总线工业自动化控制系统

●工业现场信号隔离及长线传输

●设备运行监测

●传感器信号的测量

●工业现场数据的获取与记录

●医疗、工控产品开发

● 4-20mA或0-5V信号采集

产品概述：

WJ21产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ21系列产品可应用在RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。

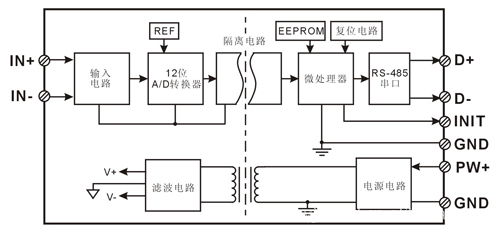

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口多可接255只WJ21系列模块，通讯方式采用ascii  码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

WJ21系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

WJ21系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
