SZB45-1024RF-30J OTIS电梯编码器

空心轴编码器 用 途：工业自

空心轴编码器

用 途：工业自动化、适用于OTIS电梯 CHVF、 　 　　2000VF、311 特 点：键槽安装

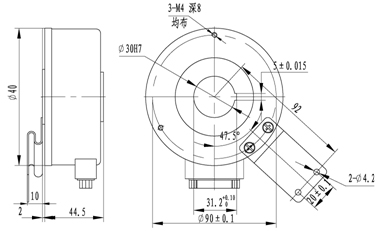

■ 安装尺寸

■ 电气参数及环境参数

■ 机械参数

输出形式 电压，开路，互补，驱动器 电源电压 电 压 10~30V 开 路 互 补 10~30V,15V 驱动器 5&8V 消耗电流 zui大200mA 响应频率 zui大200kHz 分辨率 50~2500 p/r 上升/下降时间 ≤1μs 工作温度 -10~+70℃ 储存温度 -20~+80℃

zui大转速 5000r/min 负 荷 轴 向 10N 径 向 10N 启动力矩 5×103N.m 防护等级 IP54 抗冲击 980m/s2 抗震动 50m/s2 50Hz 重 量 0.55Kg

■ 索 引

输出波形
波形参数	■ 波形比： X1+X2=0.5T±0.1T X2+X3=0.5T±0.1T Xn≥0.125T（n=1,2,3,4） Z=1T±0.5T ■ 输出相位抖动：≤10% ■ 周期：R1=30O±0.9O ■ 相位差 Yn≥0.125T (n=1,2,3,4…) AB两相信号与U V W信号间的 相位差不做规定。
输出电路
配套电缆&接线表
