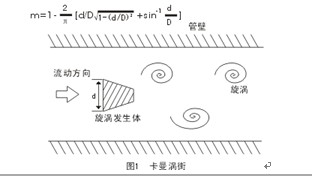

在流体中设置旋涡发生体(阻流体),从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡曼涡街,如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被介质来流的平均速度为U,旋涡发生体迎面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StU1/d=StU/md
式中U1-旋涡发生体两侧平均流速,m/s
St—斯特劳哈尔数
m-旋涡发生体两侧弓形面积与管道横截面面积之比

|
瞬时体积流量qv为:
![]() 式中K-流量计的仪表系数,脉冲数/
|
|

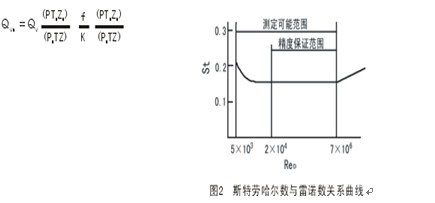

K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在Re=2×104~7×106范围内,St可视为常数,这是仪表正常工作范围。当测量气体流量时,HLUG的流量计算式为
![]() 式中QVn,QV-分别为标准状态下(20℃,101.325kPa)和工况下的体积流量,

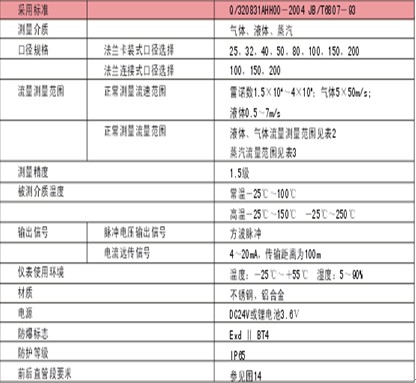

Pn,P-分别为标准状态下和工况下的压力kPa; Tn,T-分别为标准状态下和工况下的热力学温度,K; Zn,Z-分别为标准状态下和工况下气体压缩系数。 由上式可见,HLUG输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计还是有直接影响的。 1、主要技术参数(见表1)
![]() 2、液体、工况气体流量范围(见表2)
![]() |
|
表3
|
|
单位:(kg/h)
|

本系列涡街流量计共有两种连接方式及外形尺寸

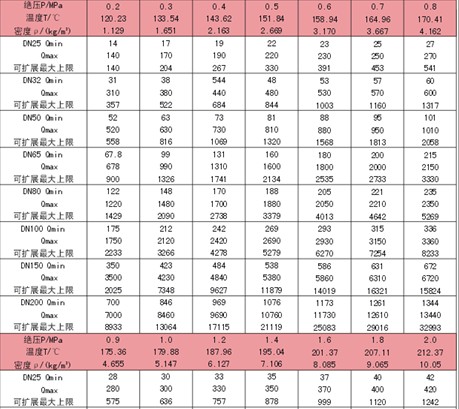

3、饱和水蒸汽质量流量范围(见表3)
