隔膜压力表

YM系列 隔膜压力表 适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介

江苏中能仪表科技有眼公司是国内颇有规模的现场过程仪表专业制造企业，以制造温度、压力、流量、液位、物位仪表等系列产品为主导。并承接各种仪表成套、系统控制项目工程，从中积累了大量成功业绩。公司坐落于江苏长江经济三角区一一淮安金湖。是江苏省高新技术企业，自一九九九年成立以来，稳步发展，企业坚持“以用户需求为起点，以用户建议为鞭策，以用户信赖为目标”自立于工艺流程的改进，检测手段的完善，不断拓展仪表品种和规格，开发新产品，满足不同用户需求，为用户制造一流产品，提供一流服务。公司产品广泛应用：石油、化工、电力、冶金、轻纺、造纸、造船、污水处理、天然气建设等领域。

“自主研发，优化创新”是“中能”人不止的追求。
“和谐发展，服务社会”是“中能”人永恒的目标。

YM系列 隔膜压力表 适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。
隔膜压力表 主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。

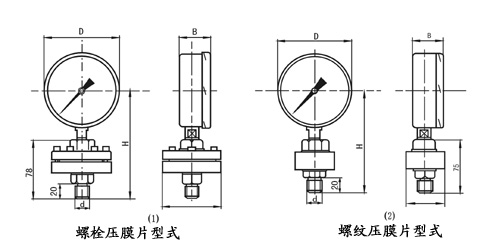

外形尺寸：

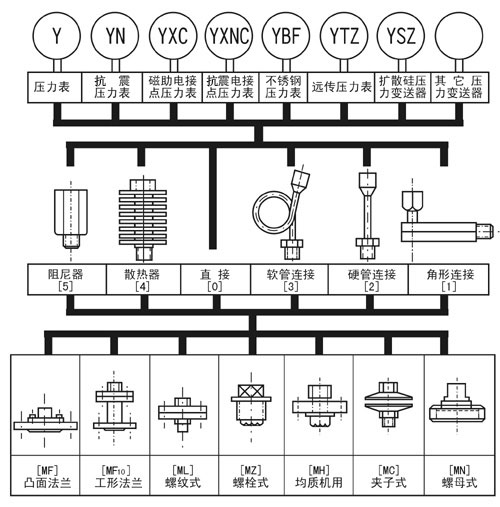

选型标示：
□－－－选配压力表型号
□－－－隔膜膈离器型式
L－螺纹式（≤60MPa)
F－法兰式(≤25MPa)
F10－工字形法兰式(≤4MPa)
C－夹子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均质机用(10～60MPa)
□－－－连接的代号
0）直接（被测介质温度＜80℃）
1）角形（被测介质温度＜150℃）
2）硬管（被测介质温度＜200℃）
3）软管（1米.2米.4米.6米）
4）散热器（被测介质温度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗尔合金、钽片、氟塑料
□－－－测量范围
□－－－法兰标准代号
□ML螺纹式隔离器型式
仪表型式

型号	D	B	H	直径		d
				0.1～2.5MPa	4～25MPa
螺栓压膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
	Y150-ML	150	48	179	96	92
螺纹压膜片式	Y100-ML	100	42	147	78	48
	Y150-ML	150	48	177	78	48

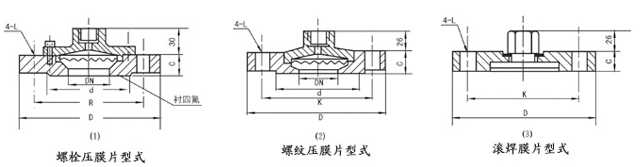

 □HG20592～20614－97标准（本厂常用法兰标准）

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
	1～2.5	165	125	99	20	Φ18
