产品说明

零序电流互感器、高低压电压互感器行程开关微动开关熔断器、隔离开关、刀开关

LMZ1-0.5电流互感器

;

一、适用范围

LMZ1-0.5电流互感器为穿心母线型电流互感器，供额定频率为50HZ，电压为0.5KV及以下的交流线路中测量电流、电能及继电保护之用。

二、标准与认证

标准：GB 1208-2006
认证证书：CMC浙制03820196

三、结构特征

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕;
中间窗口供母线穿绕使用，下部有底座，供固定安装之用;
本型互感器外部为不饱和树脂缘浇注而成.

四、主要技术参数

准确级：0.5级
额定电压：0.66KV
额定一次电流：5-3000A
额定二次电流：
额定负荷：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。

五、使用环境条件

主要场所：户内
环境温度：-5～+40℃
环境湿度：相对湿度不大于80% ；
海拔：不超过1000m
大气条件：无严重影响互感器缘的污秽及侵蚀性和爆炸性介质。

准确级额定电压额定一次电流额定二次电流额定负荷耐压

0.2级、0.5级、0.5S级 0.5KV 5-3000A （见表1） 3KV/1min

表1：LMZJ1-0.5额定负荷

型号电流比（A）穿心匝数（匝）额定负荷（VA）

0.2级 0.5级 0.5S级

LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75

50 3 5-3.75 5-3.75 5-3.75

75 2 5-3.75 5-3.75 5-3.75

100 2 5-3.75 5-3.75 5-3.75

150 1 5-3.75 5-3.75 5-3.75

200 1 5-3.75 5-3.75 5-3.75

250、300 1 5-3.75 5-3.75 5-3.75

400、500 1 5-3.75 5-3.75 5-3.75

600-1200 1 10-3.75 10-3.75 10-3.75

1500-2500 1 15-3.75 15-3.75 15-3.75

3000 1 20-3.75 20-3.75 20-3.75

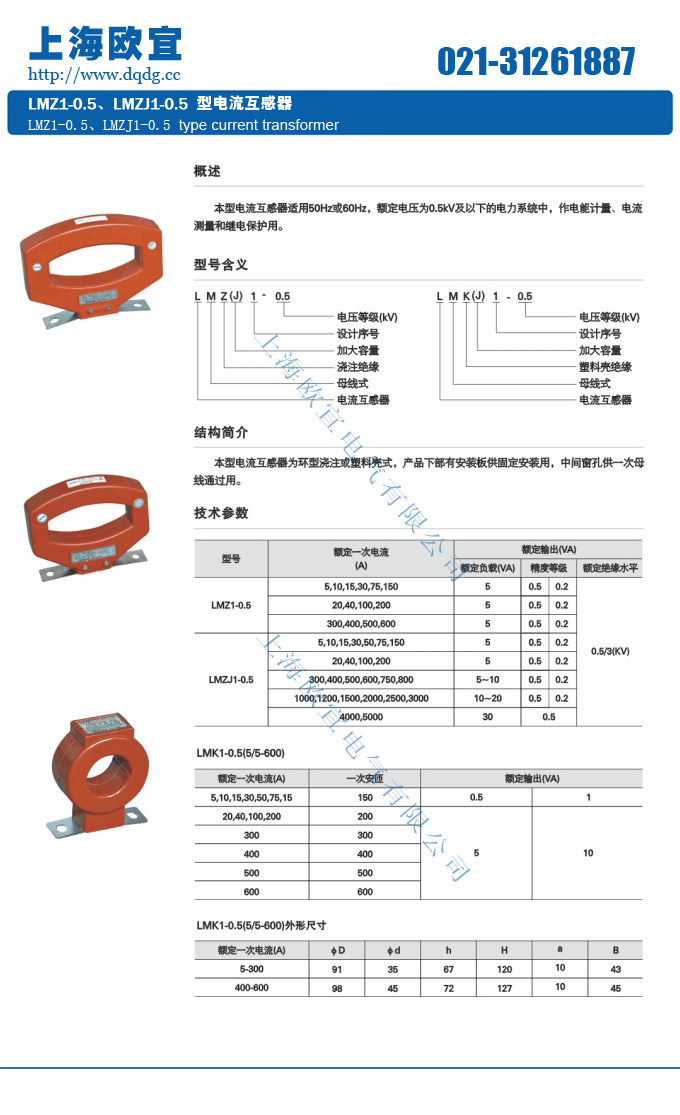

六、LMZ1-0.5型电流互感器的型号含义、外形及安装尺寸图

产品名称：LMZ1-0.5电流互感器

型号：LMZ1-0.5

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细信息页面。本页LMZ1-0.5电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。另外可根据客户需求，订制非标产品。
