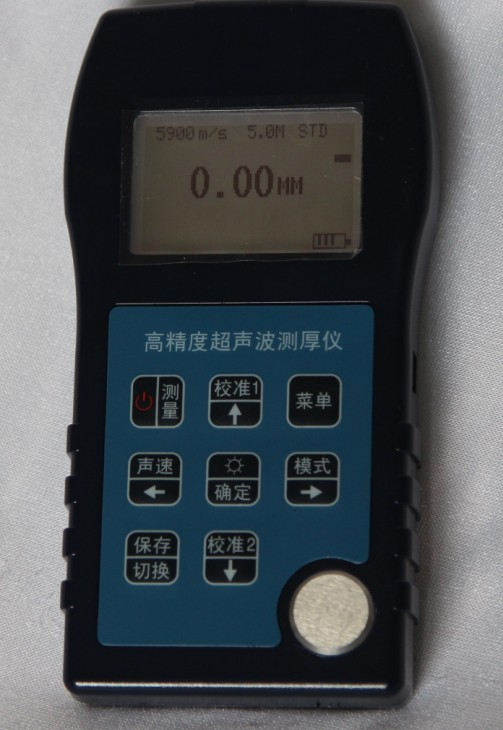

AR.05-SWTG7U 穿越涂层超声波测厚仪

穿越涂层超声波测厚仪

型号:AR.05-SWTG7U

产品简介:

AR.05-SWTG7U超声波测厚仪,操作简单,度高,可满足各种厚度测量需求。




工作原理:

超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过测量超声波在材料中传播的时间来确定被测材料的厚度。

产品用途:

凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量，如金属类、塑料类、陶瓷类、玻璃类。可以对各种板材和加工零件作测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

产品指标:

测量范围(标准模式):0.65～500mm（钢，探头分段适用）
测量范围(穿透涂层模式):3～50mm（钢，探头分段适用）
测量下限(曲面模式):Φ15mm×1.0mm(7.5MHz，Φ6mm探头)
Φ10mm×1.2mm(7.5MHz，Φ6mm探头)
显示精度:0.1mm/0.01inch 或 0.01mm/0.001inch
材料声速:509～18699m/s
测量精度:±（0.5%H+0.05）mm
接收带宽:1MHz～10MHz(-3dB)
测量频率:2～20次/秒（可设置）
电 源:3VDC(两节AA碱性电池)
工作时长:280小时（自动模式），100小时（背光打开）
显 示 屏:128×64 点阵LCD
外形尺寸:136（L）×72（W）×20（H）mm
重 量:176g（含电池）
工作温度:-10～﹢50℃（使用高温探头，工作温度：＜300℃）
工作湿度:20%～90%RH

包装清单:

主机×1
测厚仪传感器(5M，Φ10)×1
USB数据线×1
光盘×1
碱性电池(AA型)×2
耦合剂(95%甘油)×1
操作手册×1
保修卡×1
产品合格证×1

可选探头:

探头型号 特性 测量范围（钢） 直径 频率 接触温度
2M/Φ12 高穿透 3.0—500mm(钢) 12mm 2MHz -10—+60
2M /Φ20 高穿透 3.0—50mm(铸铁) 20mm 2MHz -10—+60
2.5M /Φ12 高穿透 3.0—500mm(钢) 12mm 2.5MHz -10—+60
5M/Φ10 通用探头 1.0—260mm 10mm 5MHz -10—+60
5M/Φ6 小管径 1.0—60mm 6mm 5MHz -10—+60
7M /Φ10 0.7—100mm(钢) 10mm 7MHZ -10—+60
7M /Φ6 小管径 1—60mm 6mm 7MHz -10—+60
7.5M /Φ10 0.65—100mm(钢) 10mm 7.5MHZ -10—+60
7.5M /Φ6 小管径 1—60mm 6mm 7.5MHz -10—+60
ZW5P/Φ10 高温 4.0—80mm 12mm 5MHz -10—+300
