车床主轴同轴度检测仪L-700

    车床主轴同轴度检测仪L-700/701用于车床、车削中心、双筒挤压机等主轴类似设备的同轴度对中校正和检测，以及生产线主轴的旋转轴心线与主要部件或栈板的对中检查。

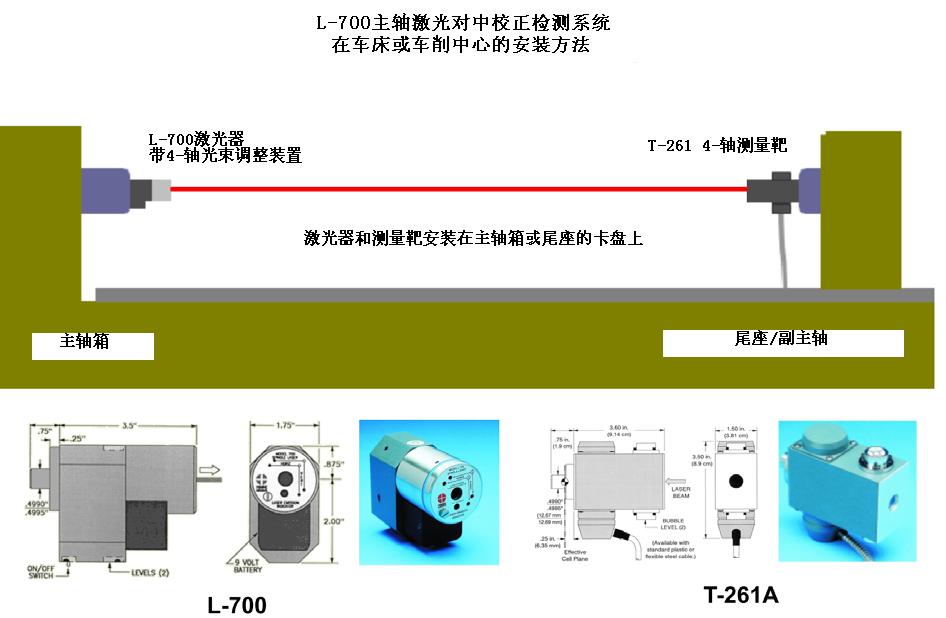

    车床主轴同轴度检测仪L-700/701又称激光同轴度测量仪，为固态二管激光。用户通过对光束的调整，可使它与安装螺柱的中心或与激光器放置所的主轴的中心同心。虽然激光器的照射距离为30.5m，但的测量距离大约为9.1m范围。L-701激光主轴对中检测系统带有角度微调旋钮，测量距离为30.5m。激光器上下部位带有内置式水准仪，方便于误差读数的调整。它们还带有LED指示灯，使用9V电池供电，多可连续使用八个小时。12.7mm的安装螺柱便于固定和移动，可与用户的夹具或其他应用系统相匹配。

* 传输生产线的主轴对中检测

* 旋转刻度机镗杆翻转的对中检测

* 镗杆轴承孔同轴度

* 车床主轴同轴度检测与校准（外圆磨床、OD/ID磨床、车床）

* 双螺杆挤压机

* 简单性夹具，方便激光器和测量靶的安装。

* 安装在主轴上，主轴投射的旋转，可对大型传输生产线的机械进行快速、轻松的校准。

* 对角度和中心线的水平和垂直控制，可调整旋转主轴的激光。

* 测量靶动态显示四个轴的实时数据（垂直、水平、角度和中心）。

* 光束采用可见光，易于系统的设定。

* 系统紧凑，坚固耐用。

样本下载

主轴激光同轴度检测仪L-700样本.pdf
