SM2101M 温度变送器

上海搜博自动化有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：SM2101M

更新时间：2014-07-14

浏览次数：1594

公司地址：上海市闸北区中山北路198号19楼

13918126020 郭先生(先生)

点击查看联系电话在线询价

产品简介

PT100 4-20MA温度变送器】

公司简介

上海搜博自动化设备有限公司，是一家以电力电子产品为先导，集科研开发、生产经营、技术服务、系统集成为一体的专业企业，搜博自动化致力于工业自动化和电气信息化领域。搜博自动化不仅仅是传感器、变送器、测控仪表、工业模块、数据采集、各类环境监测系统、专用控制系统应用软件及嵌入式系统开发及制造商，同时还是集成电路IC，电子元器件.工具.等品牌的经销商。擅于将复杂的技术加以综合运用、研制、开发出符合不同用户需求的设备和系统成套产品，提供全面、及时、准确的一体化服务。用户遍布全国各地。涉及冶金、电力、石化、汽车、城市建设、农业等行业。在线监测系统目前已在多家电厂成功运行,其稳定性和可靠性得到了用户的认可和好评.
　　本公司位于上海市闸北区中山北路，濒临上海火车站，交通极为便利。公司热忱欢迎同仁、客户来人、来函洽谈业务。搜博自动化拥有一支年轻、智慧、激情的技术团队。为客户提供优质、可靠、稳定的产品，是我们最高的追求。搜博自动化将积极信奉“以质量求发展，以诚信为之本，以双赢为目的”之人本文化，和能人携手、全力构筑平等、互补、联动的合作平台。

展开

产品说明

PT100 4-20MA温度变送器】

型号：SM2101M

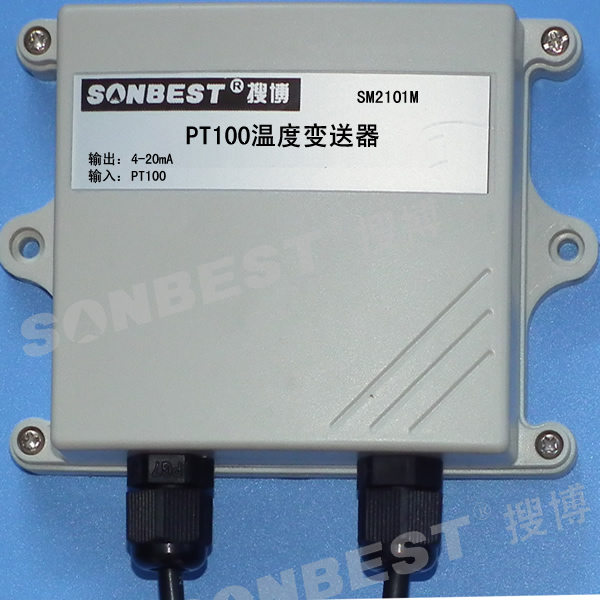

SM2101M温度变送器为可远距离传输的温度变送器，采用4-20mA工业通用接口，可直接接入各种显示仪表，实现温度监测。
本产品可应(1)SMT行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4) 仓库温度监测 (5) 药厂GMP监测系统(6) 环境温度监控(7) 电信机房温湿监控 (8) 其它需要监测温度的各种场合等。
本产品为新一代温度变送器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列变送器采用分体式探头，可选配多种外置式进口数字温度传感器，使现场测量更加灵活多变，可适应多种场合。

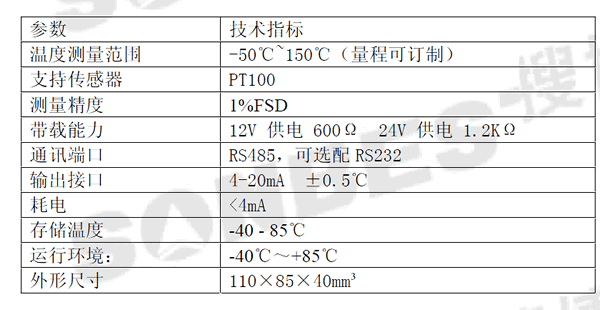

技术参数

PT100 4-20mA温度变送器(SM2110M、温湿度、变送器、4-20mA、20mA、电流输出、电压输出、远程温湿度|SM2101M)

接口说明
设备自带两个接口，一个是传感器接口，一个是电流接口。如右图所示：左边为4-2mA输入端，右边为温湿度传感器接口。
左边4-2mA接口会引出四个接线座方便用户接线。本设备温度与湿度电流输出共地，供电电压建议为12-24V之间。具体颜色与引脚定义如下表所示：

PT100 4-20mA温度变送器(SM2101M、PT100温度、变送器、4-20mA、20mA、电流输出、电压输出、远程温湿度|SM2101M)

说明线色技术说明
V+ 供电电源正红色 12-24V输入电压正
V- 供电电源负绿色 12-24V输入电压负
T- 温度输出4-20mA负兰色
T+ 温度输出4-20mA负正黄色温度4-20mA对应-50-150℃

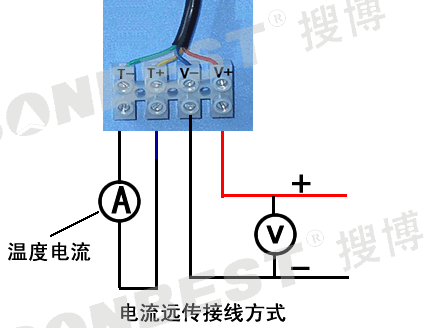

本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中V-为电流源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电流输出；V+与T+之间为温度信号电流输出。因输出为是电流信号，故可以远距离信号传输。理论上zui大可以在1000米距离范围内可靠传输。
使用说明
   因输出为模拟量，4-20mA分别对应设定的满量程。下面分别介绍电流与具体温度或湿度数值的关系。
   本设定的温度检测量程为0-100，那电流与湿度的关系如下表所示：若，温度满量程记为HA，读出的电流值为AR,那实际对应的温度值HR为：
HR=（AR-4）*HA/16 ，则常用数据可列表如下：
读出电流值(mA) 读出湿度值(RH) 计算过程
4               0                    (4-4)*100/16
8               25                    (8-4)*100/16
12              50                    (12-4)*100/16
16              75                    (16-4)*100/16
20              100                   (20-4)*100/16

据上述说明，若在远端加一个250欧电阻，则4-20mA则可以转换成1-5V的电压信号，则可以直接接入可检测电压信号的PLC使用。以温度信号，电压检测为例，接线方法如下图所示：
