J13H/W J13H/W内螺纹针型阀

J13H/W内螺纹针型阀型号： J13W-JH-d产品名称： 内螺纹针形截止阀-手轮特性:1. 制造标准: GB/T12224-2005 JB/T7747-19952. 连接

    “辉顺”牌阀门有各种材质的高中低压闸阀、截止阀、止回阀、球阀、蝶阀、减压阀、安全阀、调节阀、疏水阀、仪表针型阀、排渣阀、刀切闸阀、水力控制阀、水处理器、液压阀、卫生级阀门系列、过滤器等诸多大类、并有硬密封、软密封、环保通风系列蝶阀。配有电动、气动装置，阀门规格从DN3——2400mm,工作压力从0——32MPa适用温为-60——570°C。并承接各种非标阀门定制加工，产品广泛应用于冶金、石化、电力、食品、医药、轻纺、环保、消防给排水，高层城建和国防科研等领域。
  质量是企业的生命，信誉创新是立业之本。“辉顺”阀门以质优价廉的产品，以良好的销售信誉，做到让用户满意的经营理念，将不断应用新技术、新工艺、新材料、积极开发新产品，为广大用户提供更优质产品，更完善的售后服务。欢迎国内外客商洽谈惠顾，建立业务、技术、经济合作。

J13H/W内螺纹针型阀

型号： J13W-JH-d
产品名称： 内螺纹针形截止阀-手轮

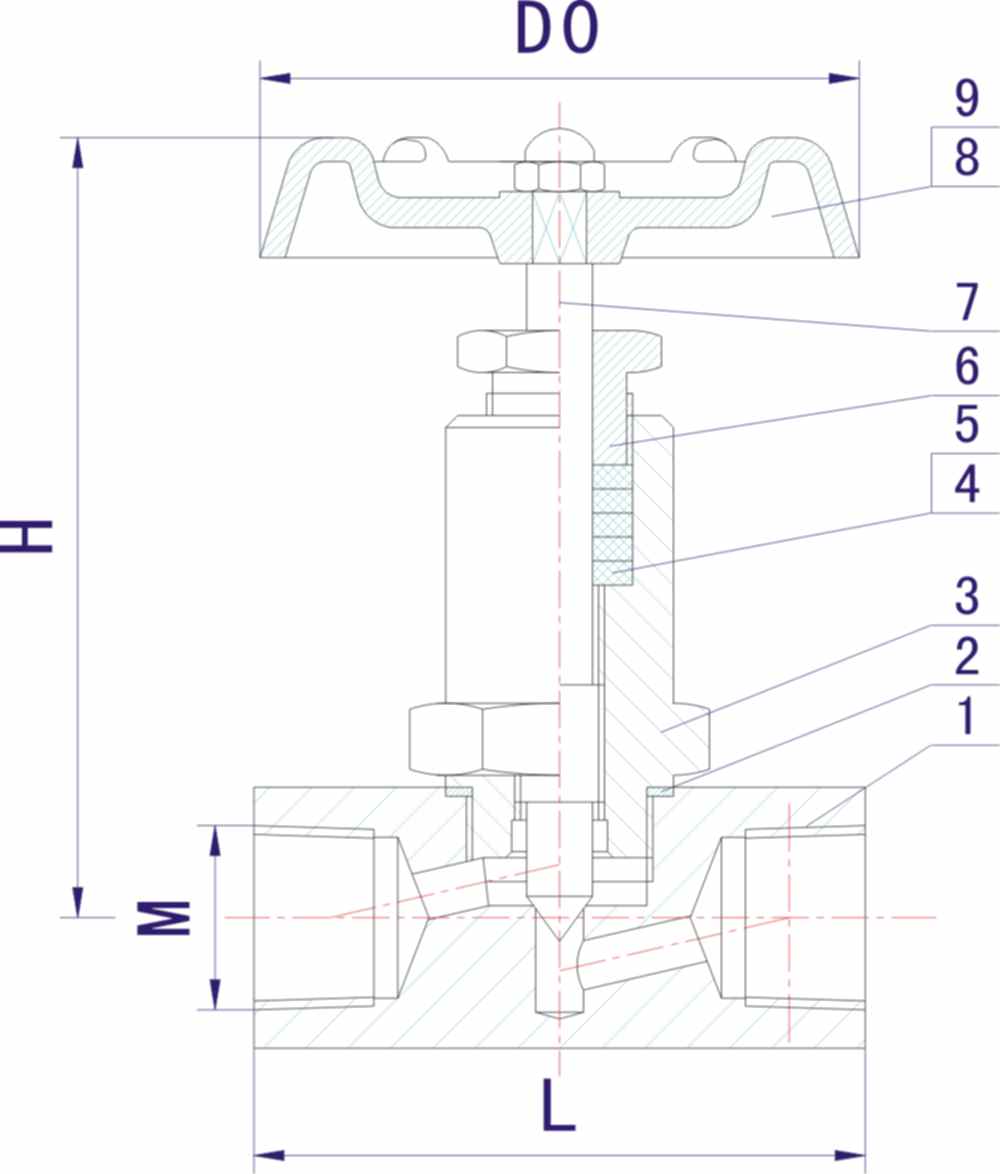

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
9	带帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	公称通径 DN Nominal bore	M	H	L	D0
J13W-JH-d-1	DN6	G1/4	85	58	60
J13W-JH-d-2	DN10	G3/8	87	58	60
J13W-JH-d-3	DN15	G1/2	87	60	65（70）
J13W-JH-d-4	DN20	G3/4	100	70	70（80）
J13W-JH-d-5	DN25	ZG1	110	78	80（100）
J13W-JH-d-6	DN32	G1-1/4	130	102	100（110）

J13H/W内螺纹针形截止阀-手轮 订货说明：

1,①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。

2,如有特殊要求时请在订购产品时注明。

3,若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4,当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图
