W-822NX/W-825NX/W-822MX/W-825MX

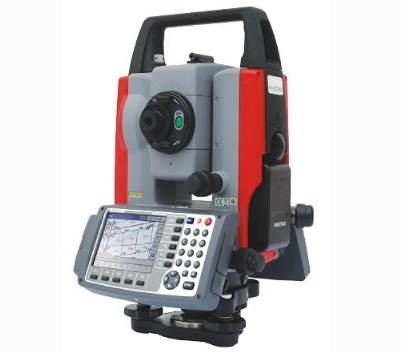

宾得W-800系列全站仪是宾得新推出的旗舰产品，它采用Windows CE.NET操作系统，是一个开放式系统，更是一款一体化多功能型全站仪。

性能特点

• 运行快的计算机单元：内置Inter PXA 255 400Mhz高速处理器，128M闪存空间，
• 处理数据能力更强，使得显示更及时
• Windows CE.NET操作系统：是一个紧凑、和可扩展的操作系统，32位多任务运行环境
• 3.7英寸真彩色、图形化、高亮触摸显示屏
• 三重调焦系统：可根据要求，在自动调焦、电动调焦、手动调焦三种模式中自由选择
• 编码度盘：开机无需初始化，重开机角度保持不变
• 免棱镜测量：除具有棱镜、反射片测量模式外，还具有300米免棱镜测距功能。
• 数字输入键盘：快速输入数字、字母及其它特殊字符
• 多种数据通讯接口：RS-232C、USB、CF卡槽、SD卡槽、蓝牙（可选）
• 采用多种数据存储方式：除内存存储外还可选用CF卡、SD卡存储
• 预装丰富、功能强大的机载测绘软件，大提高测量作业效率
• 通过网卡实现对互联网访问

功能介绍

大屏幕、真彩色、图形化触摸屏

3.7英寸屏幕真彩色TFT液晶显示屏，高分辨率（640×480点），显示界面更精细，图形更清晰，由于采用 TFT显示屏，即使在阳光下也能够看清楚，触摸屏使操作更加简便，图形化界面是测量结果更直观。

高速中央处理器内存

运行快的计算机单元宾得W-800系列全站仪内置Inter PXA 255 400MHz高速处理器，64MB RAM 及128MB闪存空间，高性能的计算机单元使得W-800全站仪运行更快速、更稳定，反应灵敏，显示及时。

温度气压自动感应

无需输入温度、气压数据

由于仪器内部有温度、气压感应器，自动实时地测定外界温度和气压并对测量的距离进行ppm改正。无需费事而重复地输入气温、气压。

三轴补偿

仪器倾斜时，补偿水平、垂直方向的误差，以及视准轴与水平轴正交的补偿（MX型仪器为双轴）。

激光对中

由于激光对中的光点是可见的，并具有十阶两度调节，对中作业就变得十分简单。发射垂直向下的激光，就可方便地进行对中作业。

在购买仪器时，可以要求改变为可选的光学对中器。

编码器

采用编码度盘 操作更加方便

由于具有编码度盘，在开机后无需再上下转动测距部及仪器进行垂直度盘和水平度盘初始化。在作业中即使意外关机，开机后再观测，也无需再寻找基准方向。

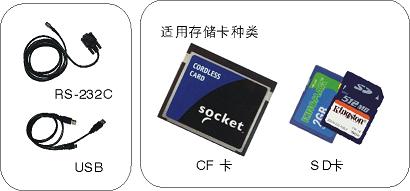

四种数据接口多种存储模式

由于采用 Windows CE 操作系统，W-800 全站仪提供四种数据通讯接口(RS-232C, USB, CF 卡插槽和SD卡插槽四种标准的数据接口类型)，方便与数据的导入及导出，用户可根据需要自由选择，可以传输及通过CF卡、SD卡存储大型的数据文件 。

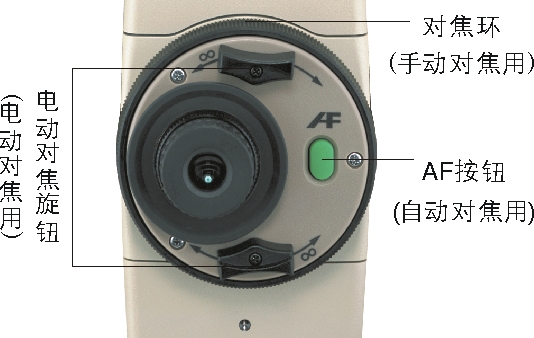

自动对焦

有三重调焦方式，除了自动调焦、手动调焦以外，还有电动调焦方式可以从近距离到远距离缓慢、高速旋转，进行的对焦。只要按下AF按钮，立即就能对目标物调焦。（电动对焦向右旋转是近距离，向左旋转是 远距离）

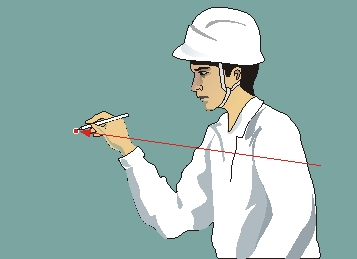

激光指向功能

红色激光指示方便目标照准由于在观测方向有可见红色激光，可以用于室内的或室外(阴天)的场所，十分方便。

IP54级防尘防水性能

可靠的IP54级防尘防水性能

具有5级防尘、4级防水性能，有效防止有害的粉尘堆积，可以消除液体由任何方向泼到外壳的伤害影响 。

多种测距类型

免棱镜测距功能的机型就不需要设置棱镜也能够直接照准目标测量。由于射线点是可视激光，对于栏栅等有空隙的构造物的边角附近可以准确地加以测量，测距的速度也十分地快。

以前的棱镜测距和反射片测距还是有效的。

电子气泡

实现方便的整平

无需像过去那样看着管气泡旋转仪器，调节脚螺旋进行整平。只要看着显示屏即可进行整平，操作非常轻松。

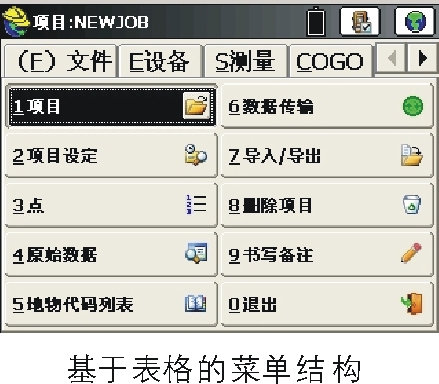

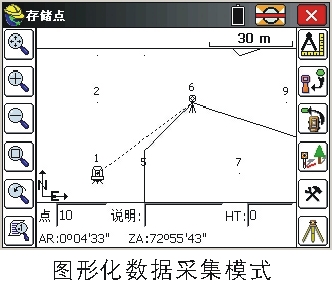

图形化用户界面，大大提高作业效率

宾得W-800系列全站仪采用WINDOWS CE 操作系统，实现了测量软件的图形化用户界面。无论是有经验的测量员还是初学者，均无须依赖说明书即可轻松学会使用全站仪。测量工作变得简单而。

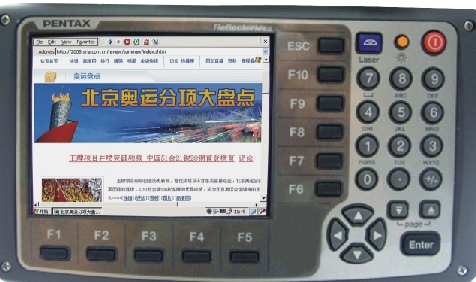

实现对互联网访问 兼具休闲娱乐功能

一次实现了全站仪对互联网的访问，无需使用额外的电脑，只需配备WI-FI，就可以随时实现对 Internet 访问，还可以随时在网络下载资料及与远程办公室的数据传输。

测量员繁忙的工作之余，W-800也可成为解乏的好伙伴。凭借3.7英寸真彩、高分辨率液晶显示屏，通过存储卡或外接播放器，就能轻轻松松看电影、听音乐。真正集实用与休闲娱乐于一体。

W-800系列Carlson 软件介绍

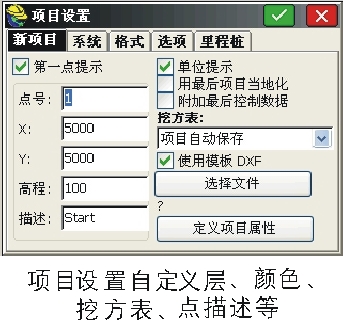

宾得W-800系列全站仪基于Win CE 平台，采用的是测绘软件公司美国Carslon公司推出的SurvCE2.0。无论对于庞大的项目还是小项目，SurvCE2.0以强悍、直观的数据采集、管理、编辑及图形显示功能另众多测量软件暗淡无光；

的COGO计算功能

COGO计算内容丰富，包括正反算、面积体积、交叉点、点投影及线性变换和计算器。

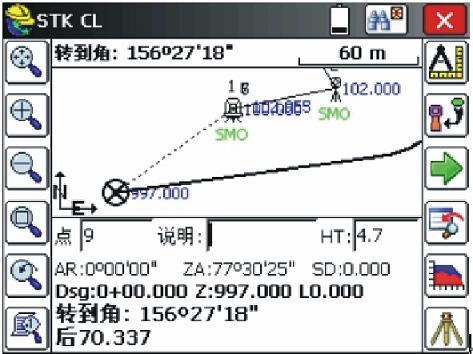

道路测设模块简单、直观。

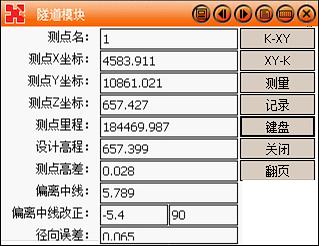

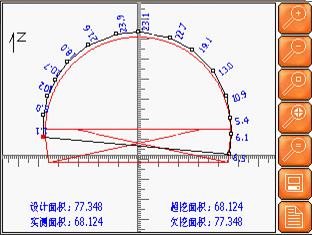

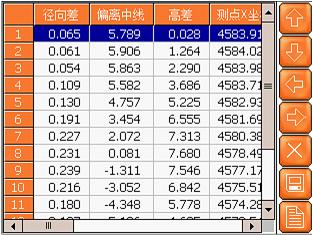

全新的隧道断面软件 （可选）

作为一个开放的操作系统，用户可以根据需求编写或选择专业方向的测量软件，比如我们公司近推出的一款隧道断面软件：即测即得，现场出图出表，真正实现内业现场化。

【W-800规格参数】

仪器类型			W-822NX			W-825NX	W-822MX		W-825MX
望远镜	物镜孔径		45mm(EDM孔径45mm)
	放大倍率		30 ×
	分辨率		3 "
对焦部	自动对焦/电动对焦		自动对焦、电动对焦、手动对焦				手动对焦
	调焦方法		相位差分				-
数据处理部	操作系统		WindowsCE.NET 4.2
	主内存		128MB ；可扩充至2GB
	闪存		64MB
	通讯接口		RS-232C、USB 1.1 ( USB Mini-B 连接器 )、CF TypeII卡插槽、SD卡插槽
	显示屏		3.7英寸、半透过型TFT彩色LCD （对应触摸屏 ）、 640 x 480点、带背景光、双面显示屏
	键盘		33个按键
	日期、时间功能		搭载
测距部	激光安全等级		3R级/ II级（zui大输出切换方式）				II级
	测 距 范 围	免棱镜	1.5m ～ 300m( 选择长距离 )				-
		小棱镜	1.5m ～ 1100m ( 1600m ) 注（1）
		单棱镜	1.5m ～ 3500m ( 4500m ) 注（2）				1.5m ～ 3000m ( 4000m ) 注（2）
		三棱镜	200m ～ 4500m ( 5600m ) 注（2）				200m ～ 4000m ( 5000m ) 注（2）
		反射片	1.5m ～ 600m ( 800m ) 注（3）
	精度	棱镜、反射片	±( 2mm + 2ppm × D )
		免棱镜	±(5mm+2ppm×D)注(4)		±(5mm+2ppm×D)注(4)		-	-
应用	测定·计算		基准点＆应用测量 for W-800 Ver1.0
测角部	测角方式		旋转编码器
	测角精(度标准偏差)		2"	5"			2"			5"
	zui小表示		1" / 2"	5" / 10"			1" / 5"			5" / 10"
	补偿方式		三轴	双轴			三轴			双轴
物理性能	制动螺旋		2速	1速			2速			1速
	气泡    长气泡		30 " / 1格
	圆气泡		8′ /  2mm
	对中		可见激光（带调节系统）
	精度		±1.0mm（仪器高度1.5m）
	亮度调节		10阶
基座类型			可卸式三脚基座
仪器尺寸			197mm ( 宽) × 347mm ( 高 ) × 217mm ( 长 ) （主机）
仪器重量（含电池）			6.3Kg
电池			根据各的标准有所不同，Ni-MH可充电电池（BP02C）
充电器			输入电压AC 100-240V(AC01)输出电压DC7.5V(STD-C03)
软件功能			Carlson软件可选；隧道断面软件（可选）；道路软件可选

注(1)，注(2)， 注(3)测距范围（）括号内为气象条件良好时。

注(4)超过 200 至270m : ±（7mm+10ppm×D）
