JX49W/H 液位计针形截止阀 JX49W/H 液位计针形截止阀

仪表针型阀，液位计阀，JX49W/H 液位计针形截止阀型号： JX49W/H产品名称： 液位计针形截止阀特性:1. 制造标准: GB/T12224-2005

    “辉顺”牌阀门有各种材质的高中低压闸阀、截止阀、止回阀、球阀、蝶阀、减压阀、安全阀、调节阀、疏水阀、仪表针型阀、排渣阀、刀切闸阀、水力控制阀、水处理器、液压阀、卫生级阀门系列、过滤器等诸多大类、并有硬密封、软密封、环保通风系列蝶阀。配有电动、气动装置，阀门规格从DN3——2400mm,工作压力从0——32MPa适用温为-60——570°C。并承接各种非标阀门定制加工，产品广泛应用于冶金、石化、电力、食品、医药、轻纺、环保、消防给排水，高层城建和国防科研等领域。
  质量是企业的生命，信誉创新是立业之本。“辉顺”阀门以质优价廉的产品，以良好的销售信誉，做到让用户满意的经营理念，将不断应用新技术、新工艺、新材料、积极开发新产品，为广大用户提供更优质产品，更完善的售后服务。欢迎国内外客商洽谈惠顾，建立业务、技术、经济合作。

仪表针型阀，液位计阀，JX49W/H 液位计针形截止阀

型号： JX49W/H
产品名称： 液位计针形截止阀

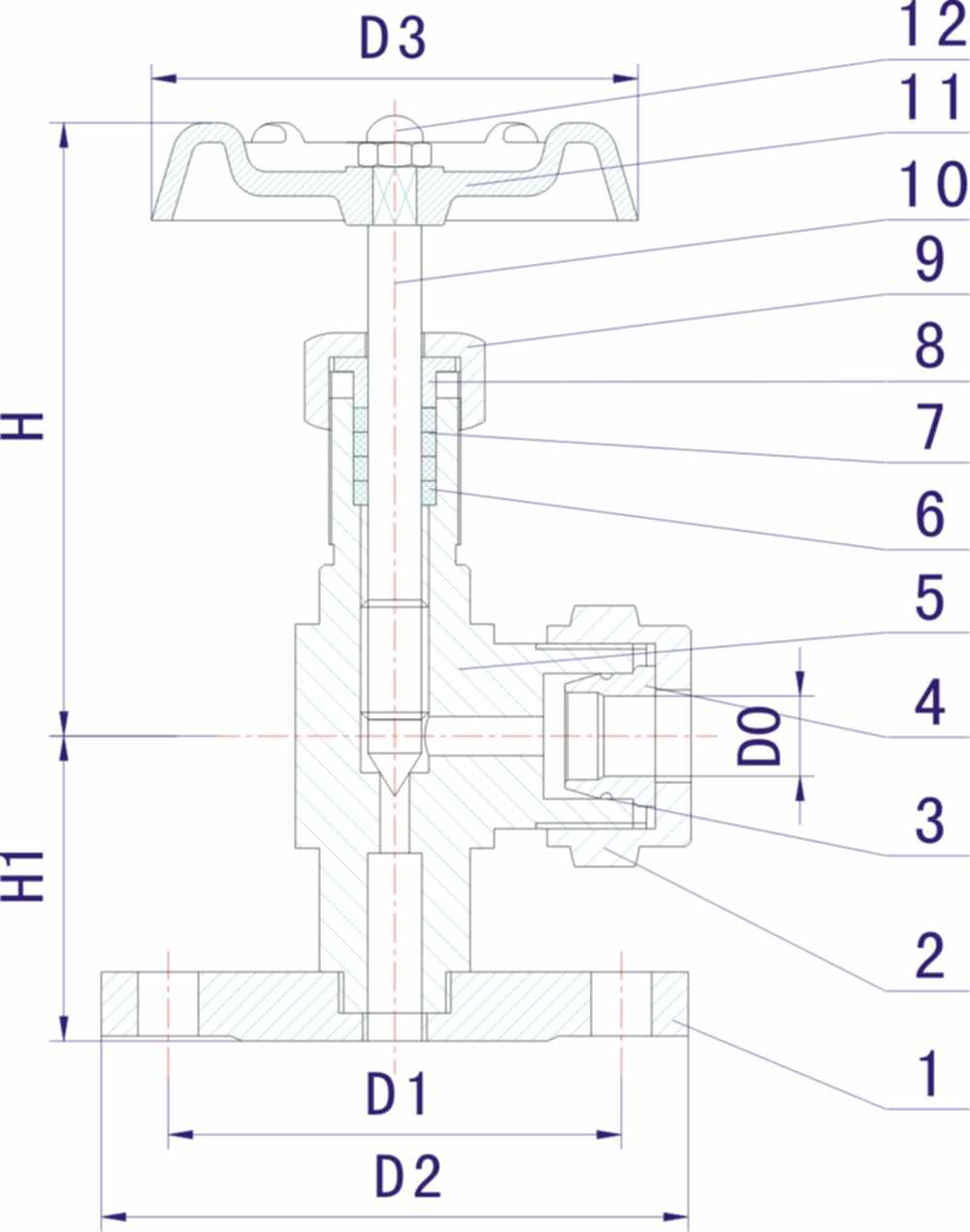

序号 NO.	零件名称 Part name	材质 Material
1	法兰 Flang	20# A105 SS304 SS304L SS316 SS316L
2	管接头 Connector	20# A105 SS304 SS304L SS316 SS316L
3	密封圈 o-ring	橡胶Rubber
4	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
5	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
6	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
12	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L



ITEM NO.	D0	D2	D3	H	H1
JX49W/H-1	ø19	ø96	ø60	97.5	47
JX49W/H-2	ø19	ø104	ø60	97.5	49
JX49W/H-3	ø19	ø112	ø60	97.5	47

JX49W/H 液位计针形截止阀  订货说明：

1,①产品名称与型号②公称直径③产品压力④产品材质⑤使用介质⑥产品温度⑦是否带附件以便我们的为您正确选型。

2,如有特殊要求时请在订购产品时注明。

3,若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4,当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
