SD-UQK-01、02、03 防爆浮球液位控制器

防爆浮球液位控制器产品概述：
  浮球液位控制器也称为浮球液位开关，其是一种为简单实用的液位控制开关。根据其安装形式可分为侧装型（侧面水平安装）和顶装型（顶部垂直安装）。同时，SD-UQK-01、02、03型为防爆型浮球液位控制器，而且可以承受zui高为4MPa压力。特别适用于易燃易爆密闭高压场合液位控制或报警。

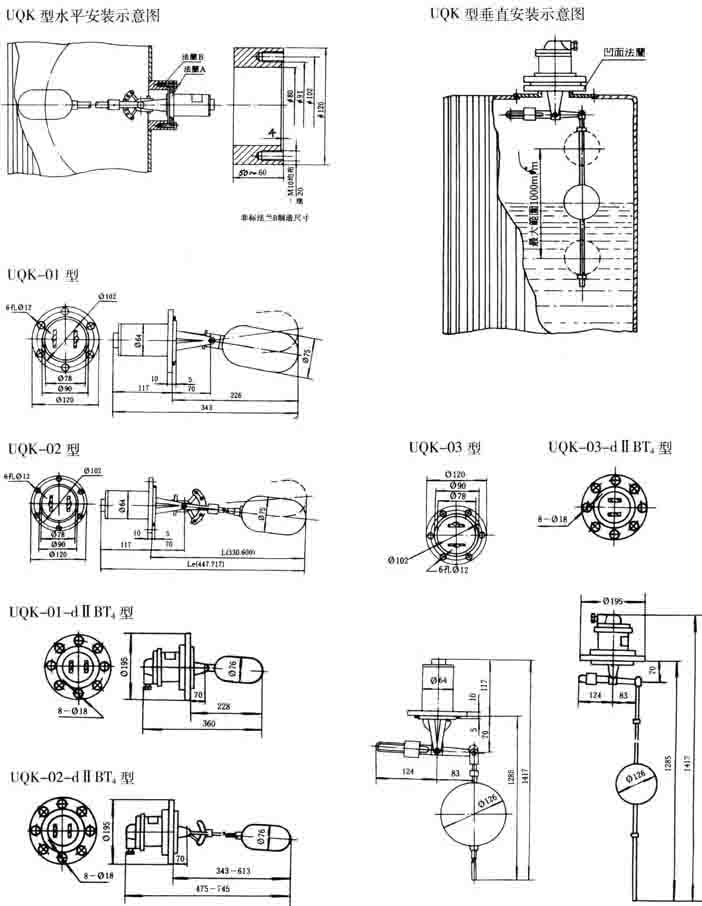

防爆浮球液位控制器结构图：


防爆浮球液位控制器原理
  SD-UQK-01型由互为隔离的浮球组和触头组二大部分组成。当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下摆动，通过磁力作用，推斥安装在外壳3内相同磁极的磁钢4上、下摆动，其另一端的动触点5便在静触头1-1及2-2间连通或断开。
防爆浮球液位控制器原理
  液体都有浮力，而浮球系统（一般都有相应的辅助设备）是根据液体的浮力而配套制作的，当液位上涨时，浮球系统也相应上涨，同理当液面下降时也相应下降，当上涨或下降到设定的位置时，浮球系统就是会碰到在设定位置的行程开关（或其它微电子设备），从而使行程开关发出电信号，而电控设备在接到电信号时会马上动作，切断或接通电源，形成自动控制系统。
防爆浮球液位控制器安装与使用
1. SD-UQK-01/02/03型浮球液位控制器采用非标凸面法兰与被控容器相连接，用户在安装时应配置相应的下法兰（凸缘）
2. SD-UQK-01/02型控制器为水平方向安装， UQK-03型为垂直方向安装 .
3. SD-UQK-02型控制器的动作范围的整定属有级调整，zui大动作范围为550mm。
4. SD-UQK-03型控制器在安装时，因其浮球直径大于法兰孔直径，故容器盖应为可拆装。 UQK-02型的动作范围的整定属无级调整，zui大动作范围为1000mm。
5. 控制器是非防水型结构，不宜在室外露天场合使用。
6. 控制器在安装时应使金属外壳可靠接地（一般可连在法兰上），以确保用电安全。
7. 被控介质不应含有导磁杂质，并且液面的波动频率不能太大。
8. 使用中的仪器应定期进行检查 。
防爆浮球液位控制器用途
SD-UQK-01型液面控制装置-适用于工业生产过程中敞开或密封容器内液位开关的控制。当液位达到高低极限时，继电器触点可作为信号报警装置或电动泵等线路中的开关。


 防爆SD-UQK浮球液位控制器主要技术指标
