价格：电议
所在地：浙江 杭州市
型号：MDW25-30W
更新时间：2014-05-05
浏览次数：1867
公司地址：杭州市拱墅区丰潭路388号御峰大厦813室
朱敏(女士)
·输出电压精度 单、双路均流±1%；
双路输出电压或电流不同
Vo1：±1% Vo2: ±3%
·输出电压可调 ±10%
·电压调整率 Vo1：±0.05% Vo2: ±3.0%
·负载调整率 Vo1：±0.5%
Vo2: ±1.5%（20%~100%标称负载）
·纹波噪声 ±1%Vout 20MHZ示波器
·限流保护
·遥控开/关控制
·隔离电压 1000VDC
·效率 85%（典型值）
·满载工作温度（壳温）范围 -25℃~+95℃
·存储温度范围 -45℃~+105℃
·冷却方式 自由空气
·温度系数 ±0.02%/℃
·开关频率 300KHz
·MTBF 2X105Hrs
技术参数:
|
型号 |
输入电压标称值 （VDC） |
输入电压范围 (VDC) |
输出电压 (VDC) |
标称负载电流 (A) |
纹波与噪声 (mVp-p) |
|
MDW25-xxS5 |
12、24、48、110 |
9-18，18-36，36-72，72-144 |
5.1 |
5.0 |
50 |
|
MDW25-xxS12 |
12.0 |
2.08 |
100 |
||
|
MDW25-xxS15 |
15.0 |
1.66 |
100 |
||
|
MDW25-xxS24 |
24.0 |
1.04 |
100 |
||
|
MDW25-xxD05 |
5.1/-5.1 |
2.5/2.5 |
80/80 |
||
|
MDW25-xxD12 |
12.0/-12.0 |
1.04/1.04 |
100/100 |
||
|
MDW25-xxD15 |
15.0/-15.0 |
0.83/0.83 |
100100 |
||
|
MDW25-xxT5-12 |
5.0/12.6/-12.6 |
3.5/0.3/0.3 |
80/100/100 |
||
|
MDW25-xxT5-15 |
5.0/15.2/-15.2 |
3.5/0.2/0.2 |
80/100/100 |
||
|
MDW30-xxS5 |
12、24、48、110 |
9-18，18-36，36-72，72-144 |
5.1 |
6.0 |
80 |
|
MDW30-xxS12 |
12.0 |
2.5 |
100 |
||
|
MDW30-xxS15 |
15.0 |
2.0 |
100 |
||
|
MDW30-xxS24 |
24.0 |
1.25 |
100 |
||
|
MDW30-xxD05 |
5.1/-5.1 |
3.0/3.0 |
80/80 |
||
|
MDW30-xxD12 |
12.0/-12.0 |
1.25/1.25 |
100/100 |
||
|
MDW30-xxD15 |
15.0/-15.0 |
1.0/1.0 |
100/100 |
备注：xx表示可选择的输入电压值，输入/输出电压/输出电流值可根据客户的特殊要求订制。
双路输出的产品两路输出电流可以不同，30W5V输出的产品建议外接散热片。

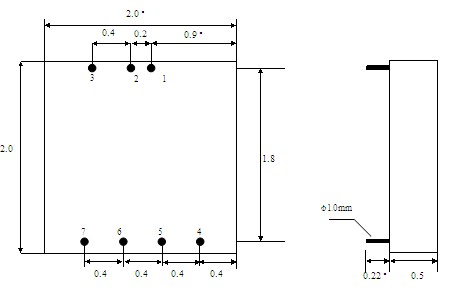

外形尺寸及管脚底视图：模块尺寸2″×2″×0.5″ （50.8mm×50.8mm×12.7mm）
|
管脚编号 |
单路 |
双路 |
叁路 |
|
P1 |
Vin+ |
Vin+ |
Vin+ |
|
P2 |
Vin- |
Vin- |
Vin- |
|
P3 |
REM |
REM |
REM |
|
P4 |
Vo1+ |
Vo2+ |
|
|
P5 |
Vo1+ |
COM |
Vo1+ |
|
P6 |
GND |
Vo2- |
COM |
|
P7 |
TRIM |
TRIM |
Vo3- |
免责声明：以上所展示的[MDW25-30W DC/DC电源模块]信息由会员[杭州美赞电子有限公司]自行提供，内容的真实性、准确性和合法性由发布会员负责。
