DF-96A 电子水位开关

DF-96A本产品采用集成电路，并结合高层楼宇上、下水池(水塔)的水位分级提升进行设计，具有上下水池联合控制、水池排水及缺水保护

    本公司研制、开发、生产的产品主要有六大系列400多个品种，其中有温度仪表系列：符合IEC标准的A、B级热电阻、Ⅰ、Ⅱ级各种热电偶、防爆型一体化智能温度变送器等；压力、差压力仪表系列：普通压力/差压变送器、1151系列智能型电容式压力/差压变送器等；液位仪表系列：玻璃管/玻璃板液位计、磁性液位计、石英玻璃管双色液位计、电接点液位计、投入式静压液位变送器、电浮筒液位变送器等；流量仪表系列：全中文只智能涡街流量计、全中文智能涡轮流量计、流量积算仪等；显示仪表系列：光拄指示数字显示调节报警仪、智能型数字调节仪表等；仪表专用电缆系列：高温补偿导线、RV、BV 、系列聚氯乙烯屏蔽电缆、KV系列交联阻燃、电力电缆，信号、计算机电缆等。

DF-96A本产品采用集成电路，并结合高层楼宇上、下水池(水塔)的水位分级提升进行设计，具有上下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位过高溢出或溢出空转损坏，是一种工业、家庭均适用的产品。

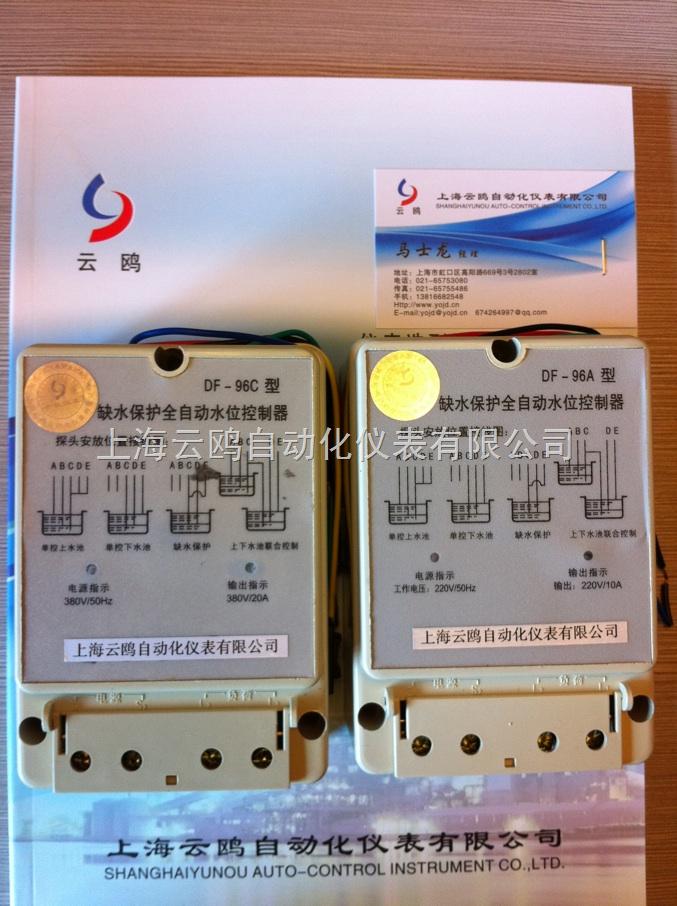

DF-96A液位控制器 DF-96B液位控制器 DF-96C液位控制器 DF-96D液位控制器DF-96A
水位控制器
工作电压	AC220V/50Hz
外形尺寸	126×88×51mm
负载容量	AC220V/
重量	350g

性能特征 型号 DF-96A DF-96B DF-96C DF-96D 外形尺寸 126×88×51mm 126×88×51mm 126×88×51mm 126×88×74mm 工作电压 220V 220V 380V 220V 安装方式 壁挂 壁挂 壁挂 导轨 负载 10A 10A 单控上水池控头安装                 (一)单控上水池控头安装说明安装图如图一所示： A(经线)—为上水池(水塔)上限液位控制点，水位上升达到A点水位，水与探头接触，水们控制器自动关泵； B(蓝线)—为上水池(水塔)下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，上海云鸥仪表、水位控制器自动开泵，水池充水； C(黑线)—为水池(水塔)地线，放在水池的zui低点与水池底部接触； D(绿线)、E(黄线)点并接到C。 (二)单控下水池(即排水池)探头安装说明安装图如图二所示： E—为下水池上限液位控制点，水们上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，则E点不接； D—为下水池下限液位控制点，水位下降到D点水位，水与控头脱离接触，水位控制器自动关泵，水池停止排水； C—为水池地线，上海云鸥仪表、放地水池的zui低点与水底部接触； A、B点不接。 (三)缺水保护探头安装说明安装图如图三所示： C、D点为水池下限水位控制点，水位下降到下限水位，C、D探头之一与水面脱离接触，水位控制器继电器立即动作，切断输出，水泵停止工作； E点与C点短接； A、B点不接。

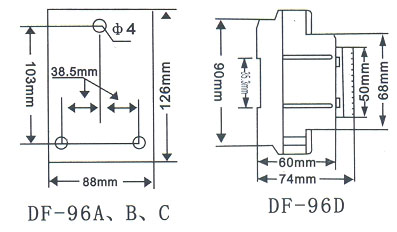

(四)上下水池联合控制探头安装说明安装图如图三所示： A—为上水池(水塔)上限液位控制点，水位上升达到A点水位，水与控头接触，水们控制器自动关泵； B—为上水池(水塔)下限液们控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制自动开泵，水池充水； C—为上、下不池(水塔)公用在线，放在上、下水池的zui低点与水池底部接触； D—为下水池下限液位控制点，水位下降到D点水位，上海云鸥仪表、水与探头脱离接触，水位控制器自动关泵，水池停止排水； E—为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排头；若不排水，则E点不接。 安装尺寸 安装使用其他说明 1、为确保液位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接触可靠。可上、下移动探头，使其接触、脱离水面，模拟检测水们控制器是否安装正确且能按您的需要正常工作。 2、建议将各点探头固定在水池内壁，以免探头位置发生偏移导致水位控制器误动作，(若水池壁为金属，则除C点地线外不宜接在内壁，以免发生短路，导致水位控制器不能正常工作)。 3、按上述接线方法接好后，上海云鸥仪表、检查产品右侧的“手动/自动”开关(DF-96D无)，是否确能根据用户需要手动开启、关闭水泵，用后将其调整回“自动”位置，水位控制器进入工作状态。 4、临时需开启、关闭水泵，请用水位控制器左侧的“手动/自动”开关控制(DF-96D)型无手动开关。 5、为避免误动作，请勿将产品安装在潮湿、腐蚀及高金属含量气体的环境中。本产品采用集成电路，并结合高层楼宇上、下水池(水塔)的水位分级提升进行设计，具有上下水池联合控制，水池排水及缺水保护等功能，上海云鸥仪表、可自动实现水箱补水、排水，并有效防止水池水位过高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。非常适合城镇、村、学校、工矿企事业单位及家庭用水的水塔—水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业
