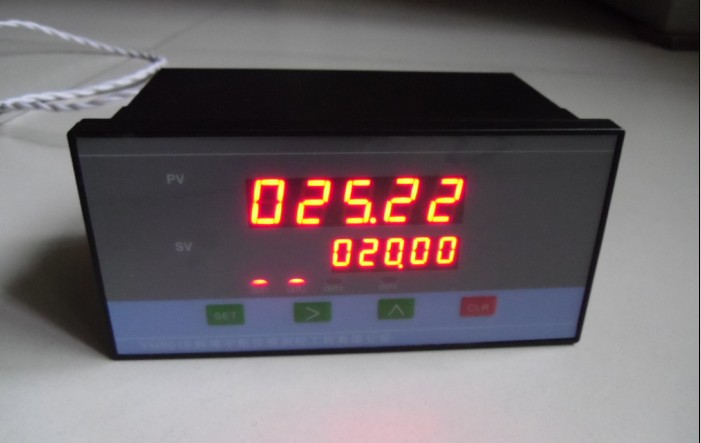

  YH8016H  测力 称重显示控制仪

YH8016H 仪表说明书



一、产品介绍：
该仪表采用24位A/D转换器，与各类传感器、变送器配合，实现对压力、流量、物位、成份分析以及力和机械量等物理参数的测量、显示、报警监控、数据采集和记录。

二、技术参数：

工作环境	温度：0-50℃	显示	双5位高亮度红色LED
	湿度：20-90％RH	输出激励电压	9V±5%（给传感器供电），电流<50MA
测量精度	±0.2％F.S±1个字	电源电压	AC195～242V，耗电量〈5w
测控周期	0.2秒；可提高到0.05秒

三、按键简介：
“SET”键：设置键 “>”键：移位键或去皮键（峰值仪表）
“∧”键：上升键 “CLR”键：峰值清零键或去皮键（上下限仪表）

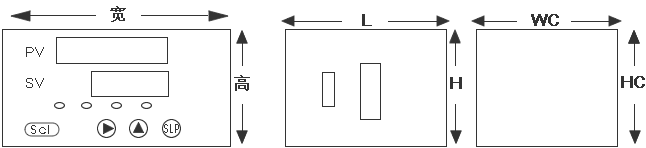

四、外形尺寸：



面框尺寸（毫米）		外壳尺寸（毫米）		开孔尺寸（毫米）
宽	高	H	L	WC	HC
160	80	74	90	150	76

五、内容说明：

符 号	名 称	范 围
SAL	OUT1继电器	00000~满量程
SPL	OUT1偏差	0
SAH	OUT2继电器	00000~满量程
SPH	OUT2偏差	0
SL	零点设置	00000
SH	满量程调整	满量程一半以上
Sd	小数点位置	0~3

六、操作说明：
1.按“SET”键三秒以上显示“SAL”可进行OUT1继电器设置，再按“SET”键直到PV窗口显示“SPL”，这时可设置OUT1的偏差。


偏差解释	当SPL=0时	如果当前显示值>SAL，则OUT1吸合；如果当前显示值
	当SPL≠0时	如果当前显示值>SAL+SPL，则OUT1吸合；如果当前显示值

2.按“SET”键显示“SAH”, 可进行OUT2继电器设置，再按“SET”键直到PV窗口显示“SPH”，这时可设置OUT2的偏差，设置方法同上。
3.再按“SET”键显示“CIN”，表示输入密码，密码错误自动退出（出厂时密码为“00000”）。密码正确后，如不更换密码按“SET”键进入下一步，如更换密码，按“CLR”键显示“CON”，输入5位数字可作为新的密码，按“SET”键可进入下一步
4.按“SET”键显示“SL”,不加负载，可进行零点设置。
5. 按“SET”键显示“SH”，表示设置满量程，加上负载（至少满量程一半），输入对应的显示值后。按“SET”键出现“Sd”时，这时表示调节小数点设置，按上升键可改变小数点的设置，如果按“SET”键回到工作状态。（或按“CLR”键进行标定的数据备份，以备应急时用，厂家内部使用）
6.在平时工作状态下，按“CLR”键，可清除当前值。



七、注意事项：
如果仪表出现‘E1’时，表示传感器未接或传感器信号太大。

八、紧急处理（厂家内部使用）
1.如遇密码遗忘，按住“CLR”键上电，密码恢复为‘00000’。
2.设置错误或有显示但按键不起作用，按“∧”键上电恢复出厂备份。
3.按“>”键上电（不要松开按键），数码管在0、1之间变换，当显示“0”时松开按键为上下限仪表，“1”为峰值仪表。
4． 同时按“∧”和“CLR”键上电（不要松开按键），数码管在1-05、2-10、3-20之间变换，当松开按键时表示测控周期；zui高20次/秒。

九、接线方式：
红色线：电源正、 蓝色线：电源负、 黄色线：信号输出正、 白色线：信号输出负
