产品详细描述 产品名称:JGH 刚体滑触线和低阻抗滑触线

公司简介


上海玉珠电气科技有限公司位于上海电力学院科技园,是专业电力测试仪器.绝缘材料.母线槽.滑触线.电缆桥架系列产品开发、研究、生产、销售和技术服务的高科技企业,公司产品质量达到国内外同类产品的领先水平。大量生产和销售核相仪,高压开关机械特性测试仪,轴承感应加热器,钳形接地电阻测试仪 ,数字式绝缘测试仪,高压测量仪(分压器),高压开关机械特性测试仪,耐电压测试仪,测高仪,微电脑继电保护测试仪,智能化介质损耗测试仪,高压测量仪(分压器),交直流高压试验变压器,耐电压测试仪,水内冷发电机绝缘测试仪,高压开关机械特性测试仪,继电保护测试仪,轴承感应加热器,钳形接地电阻测试仪,绝缘电阻测试仪(吸收比,极比指数,兆欧表),高压验电器(直流放电棒),继电保护测试仪,轴承感应加热器,智慧化介质损耗测试仪,高压开关机械特性测试仪,工字钢电缆滑车,移动电缆滑线,单极组合式滑触线,多极管式滑触线,专用测试器材,多功能高空接线钳,高压无线核相器,矿用电缆故障检测仪,相序计,智慧拉杆式测流仪,高压开关机械特性测试仪,继电保护测试仪,智能化介质损耗测试仪,耐电压测试仪,交直流高压试验变压器,高压测量仪(分压器)

展开

产品说明


产品详细描述
产品名称:JGH 刚体滑触线和低阻抗滑触线
产品应用:300A-3000A JGH 刚体滑触线和低阻抗滑触线
产品介绍:
JGH 刚体滑触线和低阻抗滑触线

一、产品特点
本产品由梯型铜棒和槽钢或由“T”型铜排和槽型铝结合相构成。用高强度专用绝缘子作支撑,从而组成向各种起重机械设备馈电的移动滑触线。本产品有如下特点:
1、运行可靠,绝不发生电源中断故障。
2、可使用于高温、高粉尘、高腐蚀气体等恶劣环境。
3、机械强度大、不易弯曲变形,能耐受强大的短路冲击电流。
4、可根据用户需要设定载流量,zui大可达3000A以上,电压等级可达到5KV以上。
5、采用铜或铜铝导体,可大幅度降低导线电能损耗。
6、添加辅助电缆后,可组成低阻抗滑触线、导线阻抗成倍降低。
7、布线可在上部或下部滑触。
8、JGH-“I”型滑触线更有散热面特大,结构紧凑简单,安装维修方便等优点。
二、产品型号与规格


钢体滑触线型号、规格及额定电流值
型号 标称截面 mm2 额定电流(A) 重量KG/6米
JGH-85 85 300 24.3
JGH-110 110 400 25.9
JGH-170 170 500 29.4
JGH-240 240 700 46.1
JGH-320 320 900 50.4
JGH-170II 2×170 1000 53.9
JGH-240II 2×240 1300 62.2
JGH-320II 2×320 1500 68.8
JGH-“I”500 500 1200 19.8
JGH-“I”750 750 1600 27.6
JGH-“I”900 900 1800 36.6
JGH-“I”1100 1100 2200 41.4
JGH-“I”1300 1300 2500 48
JGH-“I”1600 1600 3000 60
钢体滑触线一般情况下按6m定尺长度供货。
钢体滑触线绝缘支架安装间距一般为3m

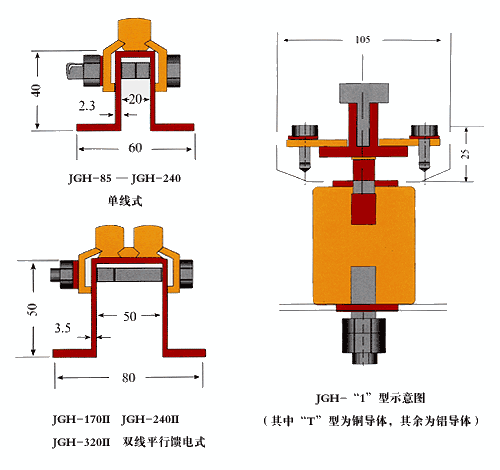

滑触线分为单线式和双线平等馈电式两种,除双线平等式以JGH-□II表示外,单线式不另加表注,其断面如下:

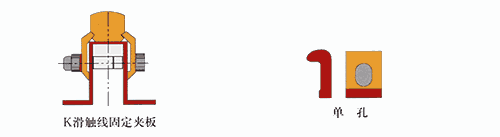

三、钢体滑触线系列配套件






D集电器
型号 JDG-I JDG-II
额定电流(A) 600


1200
接触压力(kg) 6±2

10±2
电压(V) 600 600-300
滑块材料 粉末合金 粉末合金

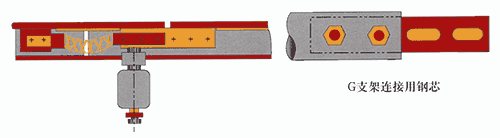

四、钢体滑触线的连接

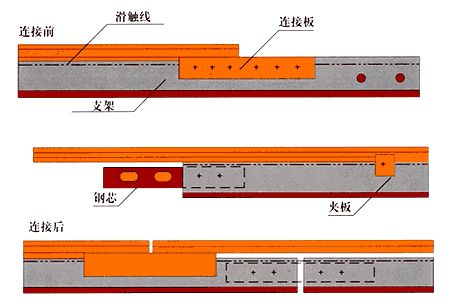

滑触线的连接如下图所示:


连接时,将两段支架,通过内部的钢芯用螺栓连接,铜导体则用二块长夹板、夹紧在支架上,为了防止刚体因温度变化引起的膨胀,安装时在连接处应留有间隙,间隙的尺寸见下表:
工作场地的周围温度 30°C 40°C 60°C 70°C
间隙尺寸 3-5mm 5-7mm 7-9mm 10-15mm
予留间隙的尺寸跟安装时的环境温度有关,一般冬季安装时取高值,夏天安装时取低值。

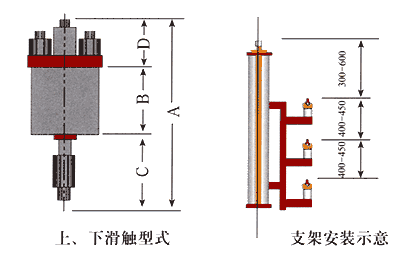

五、滑触线的安装


滑触线的安装方式,一般常用的为上部滑触和下部滑触二种,也可根据用户要求,采用其它安装方式。
滑触线的安装支架一般为3m一个,特殊情况亦可采取加强措施适当扩大距离,三根滑触线之间的相间距离为400mm,如为低阻抗滑触线,相间距离可扩大到450mm。
