产品说明
常规型号：DB3-SVA1A,DB3-SVA1B,DB3-SVA2A,DB3-SVA2B
|
|
特点
|
|
⊙产品主要适用于各种具有线性输出特性的传感
器或其他测量设备,如压力.重量.温度.湿度等的
测量显示.
⊙具有小数点设定.比率.量程及零点调整功能.
⊙具有模拟变送输出功能.
⊙带辅助电源输出+12V.+24V
|
| 一、型号及含义 |
|
 |
| 二、技术参数 |
|
| 测量功能 |
与各种传感器本配套测量
|
| 输入方式 |
电流:4-20mA(0-20mA),电压:0-10V(0-1V,1-5V.0-5V,0-200mV)
|
| 测量精度 |
±0.5%F.S±2个字(23℃±5℃)
|
| 采样速度 |
约2.5次/秒
|
| zui大显示 |
1999 自由设定小数点
|
| 显示 |
红色数码管高14.2mm
|
| 变送输出 |
负载≤600Ω
|
| 功耗 |
≥3.5VA
|
| 操作温度 |
0~50℃
|
| 电源 |
AC 110/220V±10%,50/60Hz
|
| 耐压 |
AC 2000V 1min
|
| 绝缘电阻 |
DC 500V ≥100MΩ
|
| 重量 |
350g
|
|
| 三、功能设定 |

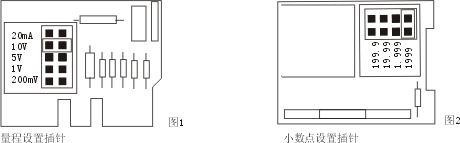

| 在进行量程和小数点切换时,必须把线路板从机壳上卸出,可以看到下图所示插针位置 |
|
|
| 1.量程设定(如图1) |
|
短路插位置
|
20mA
|
10V
|
5V
|
1V
|
200mV
|
|
输入量程
|
4~20mA/0~20mA
|
0~10V
|
0~5V/1~5V
|
0~1V
|
0~200mV
|
|
| 2.小数点设定(如图2) |
当你移到插针上的短路插,就可以得到图2所示小数点位置.
注:该仪表出厂时设定量程0~10V,相应的显示0~2000,用户根据自己的实际使用情况选择你所需要的量程和小数点位置. |
| 四、显示值调节 |
| 在进行比率和零点调节时.必需打开前面的活动盖.调节孔如图3所示; |
 |
| 1. 比率调节 |
| 比率调节功能,以某定值输入,顺时针调节可以增大显示值,逆时针调节可以减小显示值. |
| 2.零点调节 |
| 零点调节功能,顺时针调节仿偏负,逆时针调节偏正. |
| 注意:调节SPAN比率值和量程设定后,必须检查零点看是否需要重新调整,调零点时必需在零输入或者输入一个所需调垅零值,如4-20mA输入.4mA输入时,需显示零时则要在输入端输入4mA信号而调垅零.为了减少误差,请重复调整SPAN及ZERO. |

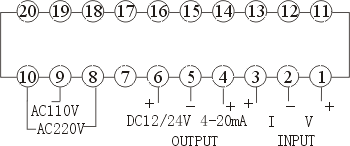

| 五、连接图 |
|
|

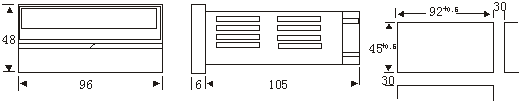

| 六、外形尺寸及开孔尺寸 |
 |
| 七、使用保存注意事项 |
1、 使用前，仪表需通电予热15分钟。
2、适宜使用环境温度0∽+40℃，相对湿度85%以下。
3、 本仪表本校准时间间隔为一年。
4、 若输入信号伴随高频干扰，应在线里用高频过滤器。
5、 输入导线不宜过长，如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连。
6、若长期存放未使用，请每三个通电一次，通电时间不少于4小时。 |
|
