浮游生物连续采样网

MultiNet浮游生物连续采样网
Multi Plankton Sampler MultiNet

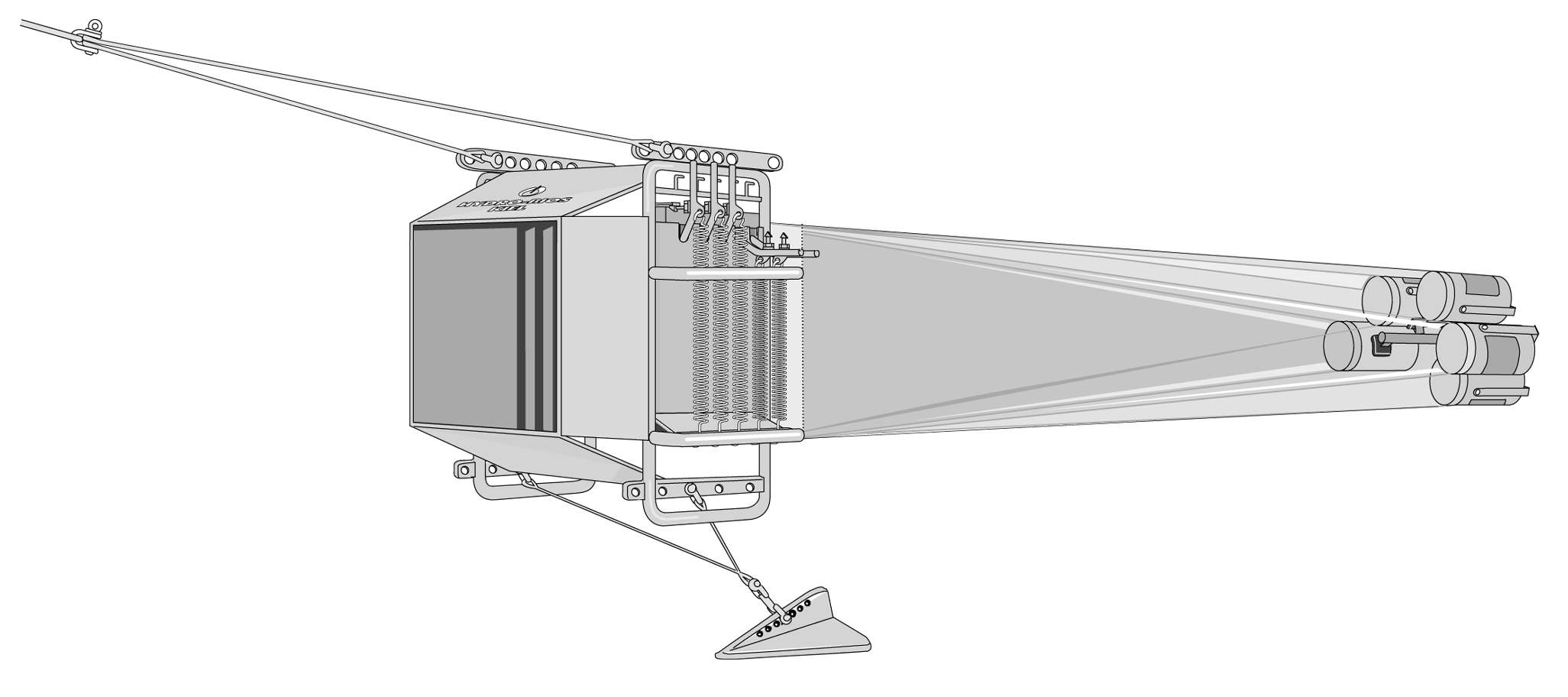

垂直操作状态                  水平操作状态

MultiNet是世界的浮游生物自动采样器，它可以在连续的水层中进行水
平采样和垂直采样。每个MultiNet安装有5只（9只）3种不同孔径的网袋：
Mini型，0.125m2；Midi型，0.25m2，和Maxi型，0.5m2。

整个系统由甲板控制单元和一个不锈钢框架组成，5（9）只网袋通过拉链
连接器连接在不锈钢框架的帆布部分上。

网袋的开启与关闭是通过一个电池驱动的马达单元激发的。控制网袋开关的
指令时通过甲板控制单元和水下单元之间的单芯和多芯电缆传输的。我们可
以提供各种网袋，适用于各种标准的和非标准的应用场合。对于常规的水平
采样操作，我们推荐您使用孔径为300微米（孔径从100微米至500微米都
是可选的）的网袋；对于垂直采样来说，网孔大小从55微米到500微米都是
适用的。

水下单元中集成一个压力传感器，深度和所有其他系统相关数据会一起在甲
板控制单元的液晶显示屏上显示。

水下单元上可以安装两个带有角度补偿的功能的电子网口流量计：一个装在
水下单元的开口内，用于测定通过网口的水量；另一个装在网口开口外，用
于测定“堵塞效应”。

在水平采样操作中，MultiNet安装了一个V-Fin深度抑制器；在垂直采样操作
时，一个不锈钢支撑安装在网筒固定器上，以便垂直采样时，采样网能够安
全迅速地降到所需的深度。



操作
在初始位置的时候，MultiNet上的所有网袋是关闭的。水流可以很自由地流过
框架，并允许采样器以适合的速度降到期望的深度，然后按下甲板单元上
的按钮，可以使一个网袋打开，当操作结束时，可以通过第二个指令将其关
闭。在一个网袋关闭的同时，第二个网袋会接着打开，当甲板单元显示激活
的网袋号码时，这些网袋会重复以上过程。在操作Mini型和Midi型MultiNet时，
第5个网袋保持敞开状态，它会收集从浅期望深度到表层的浮游生物。在操
作Maxi型MultiNet时，第9个网袋可以在到达水面之前闭合。

离线组件
在电缆无法获得情况下，我们可以给您提供一个离线组件，可以通过PC机对采
样深度进行预编程。安装这个离线组件后，网袋的开合可以根据预先选择好的
深度间隔自动进行。在操作过程中，所有的测量数据都会存储到离线组件中，当
操作结束时，这些数据可以下载到PC机上进行处理。

CT组件
MultiNet与CT组件结合在一起，拥有一台CTD（温盐深仪）的完整功能。
CT组件由一个电导率传感器，一个温度传感器和一块附加电路板组成，它们集成
在MultiNet的马达驱动单元中。根据UNESCO公式，系统可以从获得的CTD数据，
计算出盐度、密度和声速等指标。

额外选择
各种参数的传感器
容量4M的数据存储器
电池供电的手持终端，当在线操作没有交流电供电时，用来代替甲板控制单元
适用于6000米采样的特殊型号

特性
水平操作和垂直操作
容易操作
双向通讯
标准深度3000米
长距离FSK自动测量记录传导
低电量消耗
电池供电的水下单元，导线上zui大电压5V
EC-认证(CE)EN 50081-1,EN 50082-1
操作温度范围-40℃ ~ +85℃

MultiNet订购指南：
438 120 Mini型MultiNet
            a. 不锈钢网框架，开口大小为35.5cm×35.5cm=0.125m2
               带集成压力传感器（0-3000dbar±0.1%f.s.）的马达单元和钛制电池舱
               带拉链结合器的帆布部分
            b. 5个带有拉链结合器的网袋，标准网孔大小300微米（或者用户）
            c. 5个塑料网桶，直径11cm，上面覆盖有筛绢
            d. 不锈钢网桶固定器
            e. 2根索绳
            f. V-Fin深度抑制器，22kg
            g. 不锈钢支撑
            h. 甲板控制单元，交流电源供电（86-260V AC）
            i. 基于Windows的HYDRO-BIOS操作软件,用来控制整个MultiNet系统

438 130 Midi型MultiNet
            a. 不锈钢网框架，开口大小为50cm×50cm=0.25m2
               带集成压力传感器（0-3000dbar±0.1%f.s.）的马达单元和钛制电池舱
               带拉链结合器的帆布部分
            b. 5个带有拉链结合器的网袋，标准网孔大小300微米（或者用户）
            c. 5个塑料网桶，直径11cm，上面覆盖有筛绢
            d. 不锈钢网桶固定器
            e. 2根索绳
            f. V-Fin深度抑制器，22kg
            g. 不锈钢支撑
            h. 甲板控制单元，交流电源供电（86-260V AC）
            i. 基于Windows的HYDRO-BIOS操作软件,用来控制整个MultiNet系统

438 140 Maxi型MultiNet
            a. 不锈钢网框架，开口大小为71cm×71cm=0.5m2
               带集成压力传感器（0-3000dbar±0.1%f.s.）的马达单元和钛制电池舱
               带拉链结合器的帆布部分
            b. 9个带有拉链结合器的网袋，标准网孔大小300微米（或者用户）
            c. 9个塑料网桶，直径11cm，上面覆盖有筛绢
            d. 不锈钢网桶固定器
            e. 2根索绳
            f. V-Fin深度抑制器，70kg
            g. 不锈钢支撑
            h. 甲板控制单元，交流电源供电（86-260V AC）
            i. 基于Windows的HYDRO-BIOS操作软件,用来控制整个MultiNet系统
            k. 2台电子网口流量计

438 116 电子网口流量计,用于MultiNet系统
             适用于流速为0.1m/s至9.9m/s采样环境

438 160 离线组件,用于MultiNet系统
             使用于无法获得电缆的情况下
             可以根据深度进行采样间隔的预编程
             可以存储测量数据
             数据可以传输到PC
             数据存储器容量1M

450 500 CT组件,用于MultiNet系统
             附加电路板
             电导率传感器:0~65±0.01mS/cm
             温度传感器:-2~+32±0.005℃
             采样频率:1Hz

技术参数：
