产品说明
|
电接点压力表结构原理
|
|
电接点压力表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
在电接点装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
● 接点装置电气参数及控制形式
|
| 触头功率 |
zui高工作电压 |
zui大工作电流
|
控制形式 |
| 30VA（阻性负载） |
220VDC或380VAC |
1A |
上下限、双上限、双下限 |
|

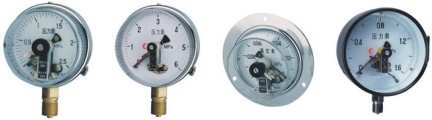

| 电接点压力表型号 |
|
|
|
|
|
YXC-100 YXC-150 ZX-100ZT YXC150
|

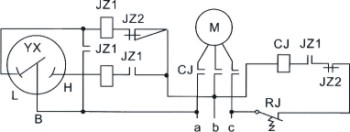

| 电气电路连接示意图 |
|
|
图中：JZ1、JZ2—继电器及触点
CJ—接触器及触点 RJ—热继电器
M—电机 YX—电接点压力表
L—下限接点（绿） H—上限接点（红）
B—公共接点（黄） |
|
外形尺寸
|
|
YXC-100(1)、 YXC-150(1)
YXC-100(2)、 YXC-150(2)
|
|
YXC-100(1)ZT、 YXC-150(1)ZT
YXC-100(2)ZT、 YXC-150(2)ZT
|
|
YXC-150、 YXCA-150
YXC-153
|
| 型号 |
D |
H |
H1 |
H2 |
d0 |
d |
d1 |
B |
B1 |
L |
L1 |
|
YXC-60
|
φ60 |
46 |
|
13 |
|
M14×1.5 |
|
56 |
72 |
14 |
|
|
YXC-100
|
φ100 |
95 |
|
17 |
|
M20×1.5 |
|
87 |
121 |
20 |
|
|
YXC-100ZT
|
φ100 |
96 |
33 |
30 |
118 |
M20×1.5 |
5.5 |
|
|
20 |
115 |
|
YXC-150
|
φ150 |
78 |
40 |
17 |
165 |
M20×1.5 |
5.5 |
113 |
150 |
20 |
|
|
YXC-150ZT
|
φ150 |
78 |
40 |
30 |
165 |
M20×1.5 |
5.5 |
113 |
150 |
20 |
100 |
|
电接点压力表分类
普通型 适于测量对铜合金、铁无腐蚀作用的气体及液体的压力。
防腐型 主要测压元件及仪表外壳均采用不锈钢材料设计，适于测量腐蚀性较强的气体及液体的压力。
耐震型 通过对表体内充油，利用液体阻尼确保无振动显示，适用于测量介质强烈脉动及环境震动较大的场所。
防爆型 适用于环境有爆炸性混合物的危险场所
