价格：电议
所在地：江苏 无锡市
型号：MDZ1-100,MDZ1-200,
更新时间：2020-09-05
浏览次数：1276
公司地址：无锡市锡沪西路999号
穆格(先生) 经理
无锡穆格流体控制科技有限公司：位于工业发达、交通便利、风景优美的江南水乡-----无锡，是专业研发、生产高中低压泵、阀类、马达、液压阀、液压泵及液压系统的生产型企业。
穆格公司宗旨：在保证产品优良品质的前提下，始终如一地坚持将zui大的实惠让给客户！穆格公司承诺：1、品质量优良，符合并优于国家质量标准 2、以极具竞争力的价格参与全国性竞争，zui大限度地降低您的采购成本 3、承接各类非标产品！
MDZ1-100,MDZ1-200,MDZ1-300,制动电磁铁,制动电磁铁价格,供应制动电磁铁,制动电磁铁生产厂家
适用范围
MZD1系列单相制动电磁铁（以下简称电磁铁）适用于交流50Hz额定电压到380V的电路中，主要作为匹配TJ2系列闸瓦制动器的动力装置。

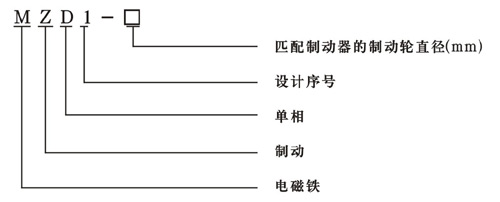

型号及其含义
主要技术参数
电磁铁的工作制有间断长期工作制及反复短时工作制两种类型，额定工作电压为交流50Hz、220V及380V两种。
长期工作制即TD=，其每小时动作次数不超过20次，反复短时工作即TD=40%，每小时操作次数不超过300次。
在正常工作条件下对于反复短时工作制的电磁铁寿命为60万次。
电磁铁在电压不低于85%额定工作电压时，其技术数据如表所示。
|
型号
|
电磁铁转矩(N.M)
|
衔铁的重力转矩(N.M)
|
吸持时电流 A
|
回转角度α
|
额定回转角度下制动杆的位移(mm)
|
重量(kg)
|
|
|
通电持续率
|
|||||||
|
40%
|
|||||||
|
MDZ1-100
|
5.39
|
2.94
|
0.49
|
≤0.8
|
7.5
|
2.6～3
|
4.4
|
|
MDZ1-200
|
39.2
|
19.6
|
3.5
|
≤3
|
5.5
|
3.2～3.8
|
18
|
|
MDZ1-300
|
98
|
39.2
|
9
|
≤8
|
5.5
|
4.0～4.4
|
40
|
主要技术参数
电磁铁制成敞开式，防护等级为IP00
电磁铁主要是由铁芯，衔铁及线圈三大部分组成的回转拍合式的工作结构。
当线圈通电时，衔铁被吸合到铁芯上，这时衔铁通过停档压在制动杆上迫使制动杆移动，从而使制动器闸瓦松开。当电源切断时，制动器在弹簧的作用下，使衔铁离开铁芯，则制动器将闸瓦抱紧，达到制动效果。
外形及安装尺寸
|
型号
|
尺寸
|
回转角度α
|
||||||||||||
|
L
|
L1
|
L2
|
L3
|
B
|
H
|
H1
|
H2
|
D
|
R
|
A
|
B1
|
H3
|
||
|
MDZ1-100
|
30
|
7
|
107
|
128
|
128
|
181
|
9
|
18
|
5.5
|
4.5
|
22
|
30
|
85
|
7.5
|
|
MDZ1-200
|
56
|
9
|
172
|
205
|
176
|
299
|
13
|
27
|
5.5
|
6.5
|
40
|
42
|
140
|
5.5
|
|
MDZ1-300
|
85
|
12
|
227
|
270
|
243
|
385
|
17
|
40
|
5.5
|
8.5
|
46
|
57
|
224
|
5.5
|
注：尺寸L3是当磁铁释放后，其边缘的zui大位置。
