您所在的位置: 给览网 » 供应 » 工控仪表 » SWP-LED手动操作器/光柱显示手动操作器 昌晖智能仪表，昌晖数显表

SWP-LED手动操作器/光柱显示手动操作器 昌晖智能仪表，昌晖数显表

包头市金迪电器有限公司
会员指数： 企业认证：

价格：电议

所在地：内蒙古 包头市

型号：SWP-LED手动操作器/光柱显示手动操作器

更新时间：2013-09-25

浏览次数：1456

公司地址：包头市青山区团结大街15号当代大厦621号

许能卫(先生) 经理

点击查看联系电话 在线询价

产品简介

香港昌晖；昌晖数显表；温控仪。百特工控，FB，手动操作器香港昌晖；昌晖数显表；内蒙古昌晖，百特工控，FB，手动操作器；温控仪

公司简介

包头市金迪电器有限公司南京销售部，公司主要生产、昌晖数显表，百特数显表，上润数显表，操作器，PID控制仪，PID调节器，温度传感器，液位/压力传感器，安全栅，隔离器，流量积算仪，多路巡检仪良好的售后服务，使我公司产品倍受市场欢迎、用户信赖，并成功地用于石油、化工、电力、煤炭、环保、通讯等大中型项目和市政建设，赢得了较高地知名度和影响力。

      公司1999年通过ISO9002质量体系认证。始终坚持“诚实守信、追求双赢”为宗旨。以高质量、高品质在真诚互惠的基础上增进友谊、扩大合作，金迪公司热忱欢迎新老朋友光临惠顾！
展开

产品说明


香港昌晖；昌晖数显表；温控仪。百特工控，F&B，手动操作器香港昌晖；昌晖数显表；内蒙古昌晖，百特工控，F&B，手动操作器；温控仪，PID控制仪SWP-LED手动操作器/光柱显示手动操作器
　　SWP-LED系列手动操作控制器/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。
　　SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。
一、 主要特点
　　1、 可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于各种测量控制场合。
　　2、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
　　3、 可同屏显示测量信号及反馈信号。

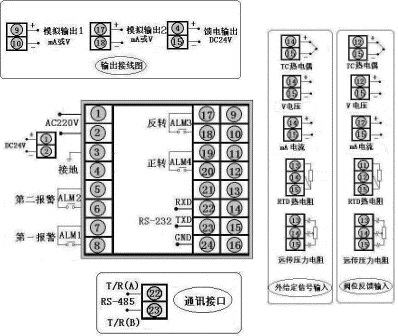

二、 仪表外形及接线图（以下为基本配线,特殊订货请参考随机接线图）
型号
SWP-ND835系列
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
型号
SWP-NT835系列（横式）
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
型号
SWP-NS835系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
型号
SWP-NT835系列（竖式）
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
型号

SWP-ND935系列
接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

型号
SWP-ND435系列
接 线 图
仪表外形

仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g

型号
SWP-ND435系列
接 线 图
仪表外形

仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g

三、SWP-LED系列手动操作器型谱表
型 号
代 码
说 明
SWP -N
 □　□　□□-□　□　□-□□/ □ □-□　□　-□-□ 新一代手动操作器
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
4
7
8
9

96×48mm
72×72mm
160×80mm,80×160mm
96×96mm
控制作用
35
                   手动操作器
通讯方式
□
                 参见 "通讯方式"
控制输出方式
□
               参见 "控制输出方式"
变送输出方式
□
             参见 "变送输出方式"
PV输入类型
□□
           参见"输入类型"
SV输入类型
□ □
         参见"输入类型"
一报警方式
H
L

上限报警
下限报警
第二报警方式
H
L

上限报警
下限报警
馈电输出
P
   DC24V馈电输出
供电方式
W
T
　
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
四、 SWP-LED系列光柱显示手动操作器型谱表
型 号
代 码
说 明
SWP -N
T □　□□-□　□　□-　□□/□□-□　□　-□-□ -□
新一代光柱显示手动操作器
外形尺寸
8

160×80mm,80×160mm
控制作用
35

手动操作器
通讯方式
□

参见"通讯方式"
控制输出方式
□

参见"控制输出方式"
变送输出方式
□

参见"变送输出方式"
PV输入类型
□□

参见"输入类型"
SV输入类型
□□

参见"输入类型"
一报警方式
H
L

上限报警
下限报警
第二报警方式
H
L

上限报警
下限报警
馈电输出
P

DC24V馈电输出
供电方式
W
T
　

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
D
S
横式显示仪表
竖式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切换输入
　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
　
　
　　
★ 控制输出方式
选型代码
0
1
2
3
4
5
6
7
8
9
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
 SCR输出 SSR输出 特殊规格 SOT输出
★ 变送输出方式
选型代码
0
2
3
4
5
8
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
特殊规格
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 型号举例：
SWP-ND835-81-12/12-LH-P-W
　　通讯方式RS485，输出方式为继电器输出，PV输入类型为4～20 mA，SV输入类型为4～20 mA，一报警为下限报警，第二报警为上限报警，DC24V馈电输出，DC24V供电。
