产品简介

昌晖仪表,SWP-D805，PID控制仪/PID光柱数显表,昌晖仪表,SWP-D805，PID控制仪/PID光柱数显表，温控仪，多功能数显表，昌晖数显表

公司简介

包头市金迪电器有限公司南京销售部，公司主要生产、昌晖数显表，百特数显表，上润数显表，操作器，PID控制仪，PID调节器，温度传感器，液位/压力传感器，安全栅，隔离器，流量积算仪，多路巡检仪良好的售后服务，使我公司产品倍受市场欢迎、用户信赖，并成功地用于石油、化工、电力、煤炭、环保、通讯等大中型项目和市政建设，赢得了较高地知名度和影响力。

      公司1999年通过ISO9002质量体系认证。始终坚持“诚实守信、追求双赢”为宗旨。以高质量、高品质在真诚互惠的基础上增进友谊、扩大合作，金迪公司热忱欢迎新老朋友光临惠顾！
展开

产品说明

昌晖仪表,SWP-D805，PID控制仪/PID光柱数显表,昌晖仪表,SWP-D805，PID控制仪/PID光柱数显表，温控仪，多功能数显表，昌晖数显表，
昌晖仪表SWP-D805，PID控制仪/PID光柱显示数显表，温控仪，多功能数显表，昌晖数显表
SWP-PID自整定控制仪/PID光柱显示控制仪
　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出PID控制参数。
　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
一、主要特点
　　1、 PID参数自整定。
　　2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
　　3、 手/自动无扰动切换，手自状态下可修改参数。
　　4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
二、 特殊技术参数
控制输出方式
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1-250s（单位：1s）
采样周期
0.5s
三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号
SWP-ND405系列

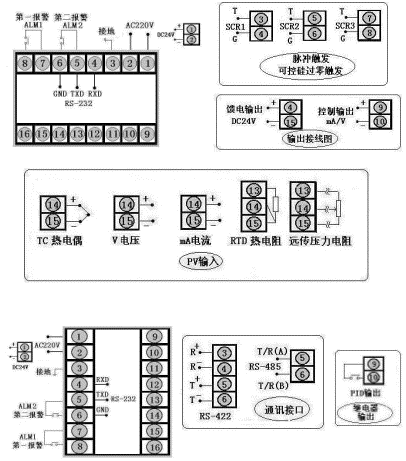

接 线 图
仪表外形

仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g
型号
SWP-ND405系列
仪表外形

仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g
型号
SWP-ND805系列

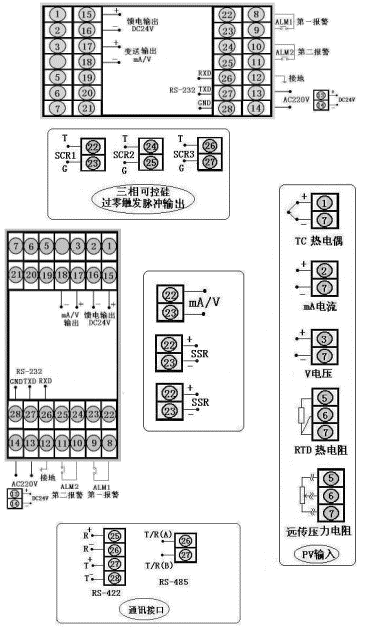

接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
型号
SWP-NT805系列
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号
SWP-NS805系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
型号
SWP-NT805系列（竖式）
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
型号
SWP-ND905系列

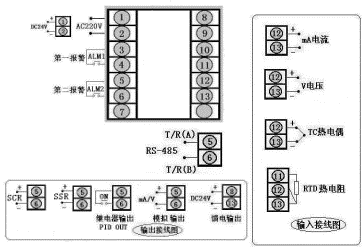

接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

型号
SWP-ND705系列
接 线 图
仪表外形

仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g

型号
SWP-ND105系列
接 线 图
仪表外形

仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g

四、 SWP-LED系列PID参数自整定控制仪型谱表
型 号
代 码
说 明
SWP -N
　□　□　□□ -□　□ -□　□□ -□　□-　□-　□
 新一代PID自整定控制仪
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
1
4
7
8
9

48×48mm
96×48mm（横） 48×96mm（竖）
72×72mm
160×80mm 80×160mm
96×96mm
控制作用
05

PID自整定控制
通讯方式
0
2
4
8
9

无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
控制输出
□

参见"控制输出方式"
变送输出
□

参见"变送输出方式"
输入类型
□□

参见"输入类型"
一报警方式
N
H
L

无报警（可省略）
上限报警
下限报警
第二报警方式
N
H
L

无报警（可省略）
上限报警
下限报警
馈电输出
P

DC24V 馈电输出
供电方式
W
T
　　
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
五、 SWP-LED系列PID光柱显示控制仪型谱表
型 号
代 码
说 明
SWP -N
T □　□□ -□　□　□- □□-　□　□- □-　□- 　　□
新一代光柱PID显示控制仪
外形尺寸
8

160×80mm（横），80×160mm（竖）
控制作用
05

PID自整定控制
通讯方式
0
2
4
8
9

无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
控制输出
□

参见"控制输出方式"
变送输出
□

参见"变送输出方式"
输入类型
□□

参见"输入类型"
一报警方式
N
H
L

无报警（可省略）
上限报警
下限报警
第二报警方式
□

参见"报警方式"
馈电输出
P

馈电输出
供电方式
W
T
　　

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
X

横式显示
竖式显示（可省略）
★ 输入类型：
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切换输入
详见下表　
08
Pt100
-200～650℃
16
0～20 mA
 -1999～99999 d
　
　
　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
　
　
★ 变送输出方式
选型代码
0
2
3
4
5
8
输出方式
无输出
4～20mA
0～10mA
1～5V
0～5V
特殊规格
★ 报警输出方式
选型代码
N
H
L
G
A
D
输出方式
无报警（可省略）
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
★ 控制输出方式
选型代码
0
1
2
3
4
5
 6 7 8
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
 SCR输出 SSR输出 特殊规格
★ 注：D105报警输出只有一个。
控制输出为PID控制，变送输出为测量值对应的变送输出。D405及S405系列只能选择PID控制输出。
★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★ 型号举例：
SWP-D805-21-08-HL-P-W
　　PID自整定控制仪，通讯方式RS232，输出方式继电器输出，输入类型为Pt100，一报警为上限报警，第二报为下限报警，馈电输出，DC24V供电，横表。
