SWP-LCD-NLQ智能化防盗型热量积算记录仪
|
|
|
SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。
|
|
一、仪表特点：
|
|

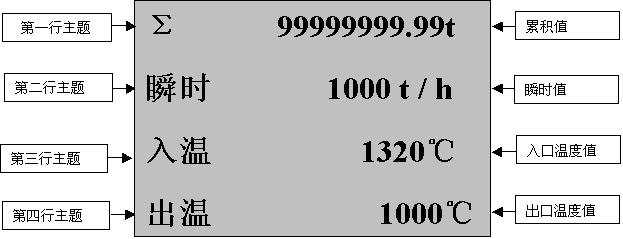

1、丰富的热量积算软件。
|
|

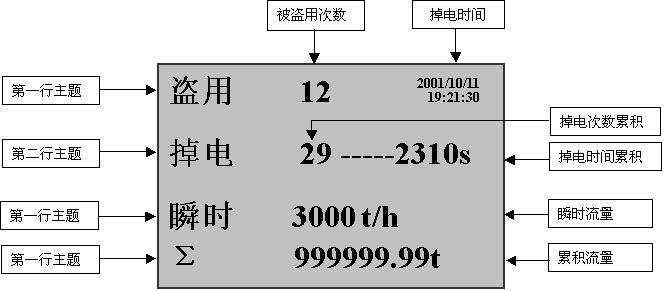

2、强化管理的防盗及防掉电记录功能。
|
|
|
|
|
|
3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。
|
|
|
|
二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
|
|
型号
|
SWP-LCD-NLQ系列
|
接 线 图
|
|
仪表
外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
|
仪表
外形
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
|
三、SWP-LCD-LQ仪表型谱表
|
|
型 号
|
代 码
|
说 明
|
|
SWP -LCD-N
|
□□□□ □□-□ □- □ □ □- □ □ □-□□-□- □ |
新一代大屏幕带背光液晶显示仪表
|
|
仪表功能
|
LQ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不记录
|
|
LQR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
记录
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖）
|
|
补偿信号
|
12
|
|
|
|
|
|
|
|
|
|
|
|
单路热量表
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
参见"通讯方式"
|
|
变送输出
|
□
|
|
|
|
|
|
|
|
|
|
参见"输出方式"
|
|
流量输入类型
|
□
|
|
|
|
|
|
|
|
|
参见"输入类型"
|
|
入口输入类型
|
□
|
|
|
|
|
|
|
|
参见"输入类型"
|
|
出口输入类型
|
□
|
|
|
|
|
|
|
参见"输入类型"
|
|
一报警方式
|
□
|
|
|
|
|
|
参见"报警方式"
|
|
第二报警方式
|
□
|
|
|
|
|
参见"报警方式"
|
|
第三报警方式
|
□
|
|
|
|
参见"报警方式"
|
|
馈电输出
|
|
|
|
|
|
供电方式
|
|
|
|
|
外形特征
|
|
|
|
|
★ 输入类型
|
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
|
A
|
4 ～ 20 mA
|
-1999～99999 d
|
S
|
S
|
0 ～1600 ℃
|
|
B
|
0 ～ 10 mA
|
-1999～99999 d
|
T
|
T
|
-200～400 ℃
|
|
C
|
1 ～ 5 V
|
-1999～99999 d
|
U
|
J
|
0 ～1200 ℃
|
|
D
|
0 ～ 5 V
|
-1999～99999 d
|
V
|
CU50
|
-50.0～150.0 ℃
|
|
M
|
0 ～ 20 mA
|
-1999～99999 d
|
W
|
PT100.1
|
-99.9～199.9℃
|
|
H
|
4～20 mA开方
|
-1999～99999 d
|
G
|
PT100
|
-200～650 ℃
|
|
I
|
0～10mA开方
|
-1999～99999 d
|
O
|
脉冲－集电极开路
|
0～5KHz
|
|
J
|
1～ 5 V开方
|
-1999～99999 d
|
E
|
E
|
0～1000 ℃
|
|
Q
|
0 ～ 20 mA开方
|
-1999～99999 d
|
K
|
K
|
0～1300 ℃
|
|
F
|
脉 冲
|
0～5KHz
|
R
|
用 户 特 定
|
-1999～99999 d
|
|
L
|
B
|
400～1800 ℃
|
N
|
无补偿输入
|
|
|
|
★ 报警方式
|
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无位式控制或报警（可省略）
|
位式上限控制或上限报警
|
位式下限控制或下限报警
|
|
|
★ 通讯方式
|
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
|
★ 输出方式
|
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
★ 型号举例：
|
|
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
|
|
不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。
|
|
②SWP-LCD-NLQR812-81-ABC-LH-P
|
|
带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，一报警为下限报警，第二报警为上限报警，AC220V供电，横表。
|
|
|
|
|
